Mechanizm sterujący podnośnika ciągnika Ursus C-360 to układ hydrauliczny z otwartym obiegiem oleju. Pompa zębata o wydajności około 20 l/min i nominalnym ciśnieniu 12 MPa (z zaworem bezpieczeństwa ustawionym na 13,5 MPa) zasila rozdzielacz suwakowy. Rozdzielacz ten steruje jednostronnym siłownikiem TUZ. Układ pozwala na regulację głębokości pracy w sposób pozycyjny i siłowy. Jednak typowe usterki obejmują nieszczelne uszczelnienia tłoka, zużyty suwak rozdzielacza lub pompy. Takie problemy mogą powodować samoczynne opadanie ramion lub brak możliwości podnoszenia narzędzia.

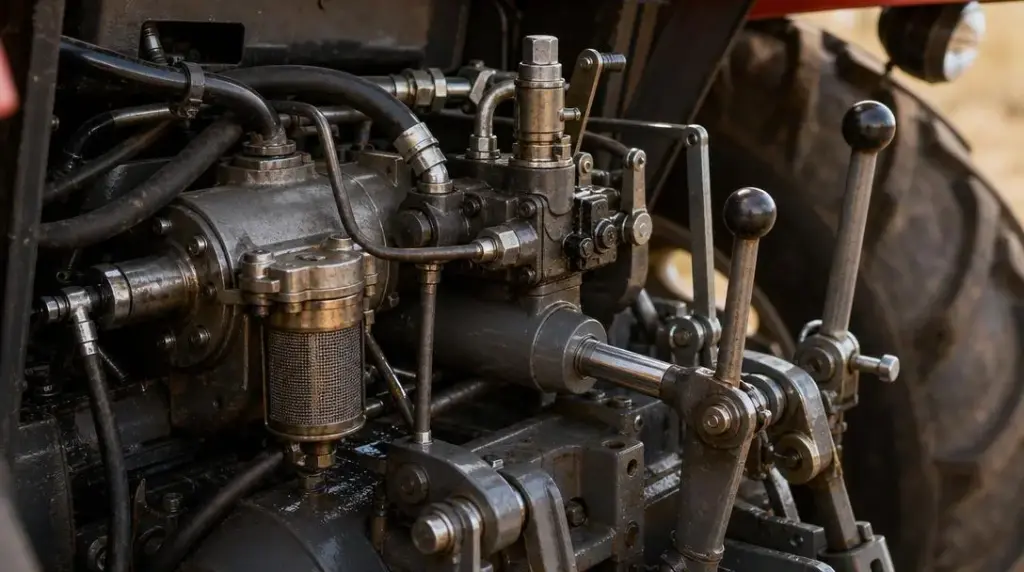

Jak wygląda schemat mechanizmu sterującego podnośnika Ursus C-360?
Schemat mechanizmu sterującego podnośnika w ciągniku Ursus C-360 składa się z trzech kluczowych elementów: zasilającego, sterującego oraz wykonawczego. W sekcji zasilającej znajdują się smok, filtr siatkowy i pompa zębata, które współpracują, by dostarczyć olej do układu. Część sterująca zawiera rozdzielacz hydrauliczny wyposażony w zawór bezpieczeństwa, natomiast w sekcji wykonawczej działa siłownik tłokowy oraz dźwignie TUZ.
Pompa hydrauliczna, o nominalnej wydajności około 20 l/min, podaje olej przy ciśnieniu roboczym na poziomie 12 MPa. Jednak to zawór bezpieczeństwa dba o to, by maksymalne ciśnienie nie przekroczyło około 13,5 MPa. Operator może za pomocą dźwigni kierować olej, trafia on albo do cylindra podnośnika, albo do gniazd hydrauliki zewnętrznej, zależnie od ustawień.
Siłownik tłokowy zamienia ciśnienie hydrauliczne na ruch obrotowy wałka podnośnika, który przez cięgła podnosi dolne dźwignie trójpunktowego układu zawieszenia. Znajomość tego schematu jest niezwykle istotna podczas diagnozowania usterek oraz regulacji całego układu. Ułatwia bowiem szybkie wychwycenie miejsca problemu i pozwala śledzić przepływ oleju między poszczególnymi częściami.
Zgodnie z dokumentacją serwisową Ursusa, olej hydrauliczny pełni także rolę płynu przekładniowego dla skrzyni biegów i tylnego mostu. To oznacza, że wszelkie zanieczyszczenia w oleju mogą negatywnie wpływać nie tylko na działanie podnośnika, ale również na przeniesienie napędu.
Gdzie znaleźć dokładny katalog części i schemat dźwigienek podnośnika Ursus C-360?
Zjednoczenie Przemysłu Ciągnikowego opracowało szczegółowy katalog części zamiennych do mechanizmu sterującego podnośnika w ciągnikach Ursus C-360, obejmujący modele C-360 i C-360-3P. Publikacja zawiera kompletne rysunki złożeniowe dźwigienek oraz schematy kinematyczne całego układu, a każdemu elementowi przypisano unikalny numer katalogowy. Warto zwrócić uwagę na datę produkcji ciągnika podczas wyboru właściwego katalogu, ponieważ od 1981 roku mechanizm sterujący przeszedł drobne zmiany. Różne wersje mechanizmu posiadają też odmienne numery katalogowe, zwłaszcza pierścieni uszczelniających rozdzielacza. Przykładem może być oryginalny suwak rozdzielacza oznaczony numerem
Schemat dźwigienek podnośnika zwykle znajduje się na tabliczce serwisowej umieszczonej na osłonie silnika. Jeśli jednak tabliczka jest uszkodzona lub zgubiona, istnieje możliwość zamówienia jej repliki wraz z katalogiem części. Aktualne katalogi dostępne są w autoryzowanych serwisach obsługi polskich ciągników, a także można je znaleźć w bibliotekach technicznych uczelni rolniczych i instytutów badawczych zajmujących się tym zagadnieniem.
Jaki jest schemat rozdzielacza w Ursus C-360?
Rozdzielacz hydrauliczny w ciągniku Ursus C-360 to suwakowy element, którym operator steruje za pomocą głównej dźwigni po prawej stronie siedzenia. Jego działanie opiera się na trzech pozycjach suwaka:
- podnoszenie, olej jest kierowany do cylindra,
- neutralna, olej wraca swobodnie do zbiornika, omijając siłownik,
- opuszczanie, olej wypływa z cylindra i trafia z powrotem do zbiornika.
W środku rozdzielacza znajduje się zawór przelewowy bezpieczeństwa, ustawiony fabrycznie na 13-13,5 MPa, który reguluje maksymalne ciśnienie i chroni pompę przed przeciążeniem. Dodatkowo, w górnej części zabudowano zawór zwrotny zatrzymujący olej w siłowniku podczas uniesienia, co zapobiega niekontrolowanemu opadaniu narzędzia.
Uszczelnienie suwaka gwarantują dwa o-ringi z gumy nitrylowej, odpornej na oleje mineralne. Ich zużycie objawia się najczęściej wyciekami oleju na zewnątrz lub samoczynnym opadaniem ramion podnośnika.
Aby wymontować rozdzielacz, należy poluzować trzy śruby M10, które mocują go do górnej powierzchni tylnego mostu. Przed założeniem nowego suwaka warto dokładnie sprawdzić luz osiowy, zgodnie z dokumentacją nie może on przekraczać 0,05 mm.
| Elementy schematu mechanizmu sterującego podnośnika Ursus C-360 | Zasilający (smok, filtr siatkowy, pompa zębata), sterujący (rozdzielacz hydrauliczny z zaworem bezpieczeństwa), wykonawczy (siłownik tłokowy, dźwignie TUZ) |
| Parametry pompy hydraulicznej | Nominalna wydajność około 20 l/min, ciśnienie robocze 12 MPa, maksymalne ciśnienie ~13,5 MPa (zawór bezpieczeństwa) |
| Funkcja siłownika tłokowego | Zamiana ciśnienia hydraulicznego na ruch obrotowy wałka podnośnika, podnosi dolne dźwignie trójpunktowego układu zawieszenia |
| Rola oleju hydraulicznego | Pełni funkcję płynu przekładniowego dla skrzyni biegów i tylnego mostu, wpływa na działanie podnośnika i przeniesienie napędu |
| Mechanizm działania podnośnika | Pompa pracuje ciągle, dźwignia kieruje olej do siłownika lub hydrauliki zewnętrznej, mechanizm samopowrotny ustawia pozycję neutralną, zawór zwrotny blokuje ciśnienie |
| Opuszczanie osprzętu | Dźwignia otwiera zawór zwrotny, ciężar narzędzia wypycha olej z siłownika do misy olejowej, regulacja prędkości opuszczania w C-360-3P przez zawór dławiący |
| Główne elementy układu hydraulicznego | Pompa hydrauliczna napędzana wałkiem odbioru mocy, filtr siatkowy z wkładem magnetycznym, rozdzielacz, siłownik tłokowy, dźwignia podnośnika z cięgnami i wałkiem roboczym |
| Przewody i zawory | Przewody ciśnieniowe (do 20 MPa), przewody powrotne, zawory zwrotne i bezpieczeństwa, gniazda szybkozłącza dla hydrauliki zewnętrznej |
| Medium robocze i pojemność oleju | Olej przekładniowy GL-4 80W/90, pojemność około 25 litrów, wymiana co 500 godzin lub raz do roku, nalewanie przez sito siatkowe |
| Montaż mechanizmu sterującego | Wsunięcie wałka roboczego od lewej strony tylnego mostu, montaż podkładek i pierścienia osadczego, montaż cylindra z o-ringiem 34×3 mm (guma NBR 70 Shore), przykręcenie rozdzielacza (moment 25-30 Nm), podłączenie przewodów, napełnienie olejem, kontrola szczelności, regulacja dźwigni |
| Diagnostyka usterek podnośnika | Sprawdzenie poziomu i jakości oleju (biały, woda/powietrze, szary, metalowe opiłki), pomiar ciśnienia (poniżej 100 bar, zużycie pompy, 0 bar, zablokowany rozdzielacz lub zerwany wałek pompy), sprawdzenie zaworu zwrotnego i cylindra, diagnoza po rozgrzaniu oleju (40-60°C) |
Jak działa mechanizm sterujący podnośnika w Ursusie C-360?
Mechanizm sterowania podnośnikiem w ciągniku Ursus C-360 opiera się na hydrostatycznym systemie z otwartym obiegiem oleju. Pompa pracuje bez przerwy, a kierunek przepływu oleju zależy od położenia dźwigni, którą operuje użytkownik.
Kiedy dźwignia jest przesuwana do góry, suwak rozdzielacza otwiera kanał doprowadzający olej pod ciśnieniem do dolnej części cylindra siłownika. W efekcie tłok wysuwa się, podnosząc wałek podnośnika i za pomocą układu cięgien poruszając dolne ramiona TUZ.
Po zwolnieniu dźwigni uruchamia się mechanizm samopowrotny, łączący sprężynę regulacyjną oraz dźwignię sprzężenia zwrotnego, który przesuwa suwak z powrotem do pozycji neutralnej. W tym stanie zawór zwrotny blokuje ciśnienie oleju w siłowniku.
Przy opuszczaniu osprzętu dźwignia otwiera zawór zwrotny, a ciężar narzędzia wypycha olej z siłownika, który wraca przewodem do misy olejowej skrzyni. W modelu C-360-3P wprowadzono dodatkową funkcję: regulację prędkości opuszczania narzędzia dzięki zaworowi dławiącemu umieszczonemu w kanale powrotnym rozdzielacza. Cały system sterowania wymaga odpowiedniego wyregulowania naciągów drążków. Dzięki temu automatyczne przejście do pozycji neutralnej następuje dokładnie wtedy, gdy podnośnik osiąga wyznaczoną wysokość.
Jak działa regulacja siłowa i pozycyjna w Ursus C-360?
W ciągniku Ursus C-360 dostępne są dwa sposoby obsługi podnośnika: regulacja pozycyjna oraz siłowa (głębokościowa). Wybór odbywa się za pomocą dodatkowej dźwigni lub pokrętła umieszczonego obok głównej dźwigni sterującej.
Regulacja pozycyjna pozwala utrzymać narzędzie na stałej wysokości względem ciągnika, niezależnie od nierówności terenu. Ten tryb sprawdza się szczególnie podczas pracy z rozsiewaczami nawozów, opryskiwaczami czy siewnikami, gdzie równa wysokość zawieszenia gwarantuje równomierne rozłożenie materiału. Tryb siłowy, zwany także głębokościowym, działa na innej zasadzie. Dzięki sprężynie czujnikowej w górnym ciągu TUZ, podnośnik reaguje na zmiany oporu gleby. Gdy narzędzie napotyka twardszy grunt, czujnik automatycznie podnosi podnośnik, aby utrzymać stałą głębokość roboczą.
Regulacja czujnika polega na ustawieniu wstępnego napięcia sprężyny za pomocą śruby regulacyjnej, im mocniej dokręcona, tym czujnik staje się bardziej czuły na zmiany siły w glebie. Dobór optymalnego trybu pracy podnośnika ma wpływ na efektywność ciągnika, zmniejsza zużycie paliwa oraz minimalizuje poślizg kół napędowych. Według danych technicznych, może to zwiększyć uzysk energetyczny maszyny nawet o kilka procent. Dla wygody operatora przewidziano również tryb mieszany, który łączy cechy obu regulacji, pozwalając na kompromis między stałą wysokością a automatycznym dostosowaniem głębokości pracy narzędzia.
Od czego zależy prędkość podnoszenia i opuszczania narzędzi w podnośniku Ursus C-360?
Prędkość unoszenia narzędzia w podnośniku ciągnika Ursus C-360 w dużej mierze zależy od wydajności pompy hydraulicznej. Przy standardowych obrotach silnika, wynoszących 1400-1600 obr./min, pompa tłoczy około 18-20 litrów oleju na minutę do układu.
Objętość siłownika podnośnika to około 1,5-1,8 litra, co sprawia, że przy sprawnej pompie czas całkowitego wysunięcia tłoka powinien wynosić około 4 do 6 sekund. Prędkość opadania reguluje się oddzielnie, zastosowany zawór dławiący w kanale powrotnym umożliwia płynne i kontrolowane opuszczanie narzędzia. Dzięki temu chronimy zarówno sam sprzęt, jak i glebę przed szkodliwym uderzeniem.
Gdy wydajność pompy spada, na przykład na skutek zużycia zębów czy uszczelnień, czas podnoszenia ulega wydłużeniu, a ciśnienie w układzie obniża się poniżej 11 MPa, co można zaobserwować na manometrze przy złączu hydrauliki zewnętrznej. Równie istotny jest stan oleju. Zanieczyszczenia lub spienianie oleju prowadzą do kawitacji pompy, która objawia się nieregularnym ruchem tłoka i obniżoną wydajnością całego systemu. Zgodnie z zaleceniami serwisowymi, do prawidłowego działania układu należy stosować olej przekładniowy klasy GL-4 80W/90, który sprawdza się przy temperaturach od -15°C do +80°C.
Co się dzieje z olejem hydraulicznym w pozycji neutralnej dźwigni sterującej?
W pozycji neutralnej dźwigni sterującej podnośnika w ciągniku Ursus C-360 suwak rozdzielacza zajmuje środkowe położenie. Wówczas kanał ciśnieniowy zostaje odłączony zarówno od przewodu prowadzącego do siłownika, jak i od przewodu powrotnego.
W takim stanie olej tłoczony przez pompę przepływa swobodnie przez centralny kanał rozdzielacza, wracając bezpośrednio do zbiornika oleju (misa skrzyni biegów) niskociśnieniowym przewodem powrotnym. Dzięki temu pompa nie jest obciążona, co zapobiega nagrzewaniu się i wzrostowi ciśnienia w układzie hydrauliki. Ma to kluczowe znaczenie dla długowieczności uszczelnień i sprawności całego systemu.
Po przejściu do pozycji neutralnej olej pozostaje w siłowniku, ponieważ za sprawą zaworu zwrotnego, nazywanego również zaworem zatrzymującym, nie cofa się pod wpływem ciężaru podwieszonego narzędzia. Ten element bywa wbudowany w rozdzielacz lub bezpośrednio w obudowę cylindra.
Jeśli jednak zawór zawiedzie i pojawią się nieszczelności, ciężar narzędzia spowoduje samoistne opadanie podczas postoju lub jazdy po polu. Prawidłowość działania pozycji neutralnej można zweryfikować, ustawiając dźwignię w tym położeniu, zawieszając narzędzie i obserwując przez około 10 minut. Według instrukcji dopuszczalne jest samoopadanie ramion nie większe niż 10 mm na godzinę.
Z jakich elementów składa się układ hydrauliczny podnośnika Ursus C-360?
Układ hydrauliczny podnośnika w ciągniku Ursus C-360 składa się z kilku kluczowych elementów, które współpracują ze sobą, by zapewnić sprawne działanie. Centralną częścią systemu jest pompa hydrauliczna, napędzana bezpośrednio przez wałek odbioru mocy umieszczony w skrzyni biegów. Do układu należy także filtr siatkowy z wkładem magnetycznym, zamontowany na przewodzie ssawnym, który skutecznie zatrzymuje zanieczyszczenia.
Sterowanie hydrauliką odbywa się za pośrednictwem rozdzielacza, obsługiwanego przez operatora dźwignią. Wewnątrz obudowy tylnego mostu umieszczono siłownik tłokowy, czyli cylinder, który odpowiada za podnoszenie i opuszczanie elementów podnośnika. Całość dopełnia dźwignia podnośnika z cięgnami i wałkiem roboczym, tworząc kompletny system.
System uzupełniają przewody ciśnieniowe łączące pompę z rozdzielaczem, które zostały zaprojektowane tak, by wytrzymać ciśnienie do 20 MPa. W układzie znajdują się także przewody powrotne o niższym ciśnieniu oraz zawory zwrotne i bezpieczeństwa. W modelach wyposażonych w hydraulikę zewnętrzną montowane są gniazda szybkozłącza, umożliwiające szybkie podłączenie dodatkowych siłowników.
W roli medium roboczego wykorzystuje się olej przekładniowy GL-4 o lepkości 80W/90, który jednocześnie smaruje skrzynię biegów i tylny most. Całkowita pojemność skrzyni przekładniowej, pełniącej jednocześnie funkcję zbiornika oleju hydraulicznego, wynosi około 25 litrów. Utrzymanie odpowiedniej czystości oleju jest kluczowe dla długowieczności całego układu. Zaleca się jego wymianę wraz z przepłukaniem filtra co 500 godzin pracy lub przynajmniej raz do roku. Nowy olej powinien być nalewany przez sito siatkowe, co dodatkowo zabezpiecza system przed przedostaniem się zanieczyszczeń.
Jaką rolę pełni pompa hydrauliczna w mechanizmie sterującym podnośnikiem Ursus C-360?
Pompa hydrauliczna w ciągniku ursus c-360 to pompa zębata o stałej wydajności, napędzana od tylnej płyty silnika przez wałek pośredni skrzyni biegów. Prędkość jej obrotów jest ściśle związana z obrotami silnika.
Przy nominalnych 1600 obr./min silnika pompa tłoczy około 20 litrów oleju na minutę, generując ciśnienie do 12 mpа. Dzięki temu siłownik podnośnika jest w stanie unieść około 1200 kg na końcach dolnych ramion tuz.
Pompa pełni też funkcję zasilania gniazd hydrauliki zewnętrznej, jeżeli ciągnik jest w nie wyposażony. W takim przypadku obsługuje jednocześnie tuz oraz podłączone urządzenia, co może prowadzić do niewielkiego spadku ciśnienia w układzie podnośnika podczas intensywnej pracy zewnętrznej.
Stan pompy można wstępnie ocenić, mierząc ciśnienie manometrem podłączonym do gniazda hydrauliki zewnętrznej. Jeśli przy zablokowanym siłowniku ciśnienie spada poniżej 10 mpa, oznacza to zużycie kół zębatych i konieczność regeneracji lub wymiany pompy.
Wymiana pompy wymaga:
- Odkręcenia czterech śrub mocujących ją do tylnej płyty skrzyni,
- Odłączenia przewodów ciśnieniowego i ssawnego,
- Po zamontowaniu nowej jednostki uzupełnienia oleju,
- Dokładnego sprawdzenia szczelności wszystkich połączeń.
Jakie funkcje realizuje rozdzielacz w układzie hydraulicznym podnośnika?
Rozdzielacz hydrauliczny w układzie podnośnika ciągnika Ursus C-360 pełni kilka kluczowych ról jednocześnie. Kieruje olej do odpowiedniego obwodu, a jednocześnie blokuje jego przepływ w siłowniku, kiedy znajduje się w pozycji neutralnej. Dodatkowo zabezpiecza układ, ograniczając maksymalne ciśnienie. W modelach wyposażonych w hydraulikę zewnętrzną, rozdziela strumień oleju pomiędzy gniazda zewnętrzne oraz siłownik TUZ.
Suwak rozdzielacza jest wykonany ze stali hartowanej i idealnie dopasowany do tulei z minimalnym luzem, nie przekraczającym 0,02 mm. Taki precyzyjny montaż pozwala na szczelne działanie bez konieczności stosowania miękkich uszczelnień, co zwiększa trwałość i niezawodność.
Wbudowany fabrycznie zawór bezpieczeństwa nastawiony jest na otwarcie przy ciśnieniu 13-13,5 MPa. Jego zadaniem jest ochrona pompy oraz przewodów przed przeciążeniami, które mogą pojawić się podczas podnoszenia ciężkich narzędzi lub w sytuacji zablokowania ruchu siłownika.
Olej w siłowniku jest blokowany dzięki kulkowemu zaworowi zwrotnemu umieszczonemu w kanale cylindra. Kulka, dociskana sprężyną, utrzymuje ciśnienie i zatrzymuje olej, gdy tylko suwak wraca do neutralnej pozycji.
Do najczęstszych awarii rozdzielacza należą między innymi:
- Zatarcie suwaka spowodowane zanieczyszczeniem oleju,
- Wycieki na skutek uszkodzonych o-ringów wymagające wymiany uszczelnień,
- Przesterowanie zaworu bezpieczeństwa, które prowadzi do przedwczesnego ograniczenia ciśnienia i ograniczenia udźwigu podnośnika.
W jaki sposób siłownik hydrauliczny przekształca ciśnienie oleju na ruch mechaniczny?
Siłownik hydrauliczny podnośnika w ciągniku Ursus C-360 działa jednostronnie, a powrót tłoka jest realizowany siłą grawitacji. Olej pod ciśnieniem trafia wyłącznie do dolnej komory cylindra, natomiast cofanie tłoka następuje pod wpływem ciężaru zawieszonego narzędzia, kiedy rozdzielacz otwiera drogę powrotną. Cylinder został wykonany z szarego żeliwa, a tłok posiada uszczelnienia pierścieniowe, nowsze modele wykorzystują teflonowe, natomiast w starszych montowano gumowe o-ringi. Pod wpływem ciśnienia oleju pierścienie dociskają się do ścian cylindra, co zapewnia szczelność komory roboczej.
Tłoczysko siłownika łączy się z wałkiem roboczym podnośnika za pomocą krótkiego cięgna i dźwigni. Dzięki temu ruch tłoka w linii prostej przekształcany jest w ruch obrotowy wałka, co powoduje unoszenie ramion układu TUZ.
Aby zapobiec uszkodzeniom cylindra wywołanym nadmiernym ciśnieniem oleju, nawet przy nominalnych 12 MPa, w rozdzielaczu znajduje się zawór bezpieczeństwa. Gdy ciśnienie przekroczy 13,5 MPa, nadmiar oleju zostaje odprowadzony do zbiornika.
Problemy z uszczelnieniami tłoka zwykle objawiają się:
- Wyciekami oleju przez cylinder,
- Przesączaniem się oleju do przestrzeni nad tłokiem,
- Koniecznością demontażu cylindra w celu diagnostyki.
Ocena stanu pierścieni i cylindra odbywa się poprzez:
- Sprawdzenie stopnia zużycia pierścieni i ich twardości,
- Kontrolę powierzchni cylindra za pomocą endoskopu lub oględzin po wyjęciu tłoka.
Jak złożyć mechanizm sterujący podnośnika w Ursusie C-360?
Montaż mechanizmu sterującego podnośnika w ciągniku Ursus C-360 powinien być przeprowadzany zgodnie z zaleceniami zawartymi w instrukcji napraw. To istotne, by uniknąć błędów w działaniu dźwigni oraz zapewnić poprawne funkcjonowanie całego układu.
Na samym początku wsuwa się wałek roboczy podnośnika do obudowy tylnego mostu od lewej strony. Następnie dołącza się podkładki dystansowe oraz pierścień osadczy, kierując się rysunkiem złożeniowym.
Kolejnym krokiem jest montaż cylindra siłownika, przy czym ważne jest, aby otwory olejowe cylindra były ustawione w stronę kanałów korpusu. Następnie uszczelnia się je o-ringiem o wymiarach 34×3 mm, wykonanym z gumy NBR o twardości 70 Shore, zgodnie z dokumentacją techniczną.
Po tym etapie przykłada się rozdzielacz do korpusu tylnego mostu i mocuje go śrubami, dokręcając je momentem od 25 do 30 Nm. Następnie podłącza się przewody:
- Ciśnieniowy,
- Powrotny,
- Hydraulikę zewnętrzną, jeśli jest dostępna.
Po wstępnym złożeniu systemu zbiornik napełnia się olejem GL-4 80W/90 do poziomu wskazanego wskaźnikiem. Po uruchomieniu silnika na biegu jałowym dokładnie kontroluje się szczelność wszystkich połączeń. Dopiero wtedy można przystąpić do regulacji dźwigni sterujących.
Jak prawidłowo podłączyć przewody hydrauliczne w Ursus C-360?
Podłączanie przewodów hydraulicznych w ciągniku Ursus C-360 wymaga nie tylko odpowiedniej kolejności działań, ale również zachowania czystości. To właśnie zanieczyszczenia podczas montażu najczęściej prowadzą do przedwczesnej awarii pompy lub rozdzielacza.
Przewód ciśnieniowy, łączący pompę z rozdzielaczem, wykonany jest z węża stalowo-gumowego, który wytrzymuje minimalne ciśnienie robocze 20 MPa, a jego średnica wewnętrzna wynosi 10 mm. Przed jego montażem warto dokładnie przepłukać go czystym olejem i odpowiednio zabezpieczyć końcówki, by nie dopuścić do przedostania się zanieczyszczeń. Przewód powrotny, który odprowadza olej z rozdzielacza do misy olejowej, ma większą średnicę, około 16 mm, i znacznie niższe wymagania pod względem ciśnienia. Mimo to także musi być wolny od wszelkich zabrudzeń, aby zapewnić prawidłowe działanie układu.
Przy podłączaniu gniazd hydrauliki zewnętrznej konieczne jest zwrócenie uwagi na ich właściwą polaryzację:
- Gniazdo z czerwonym pierścieniem pełni funkcję zasilającą (ciśnieniowe),
- Gniazdo oznaczone czarnym pierścieniem służy do powrotu oleju.
Po zamontowaniu wszystkich przewodów i uruchomieniu silnika nie można zapomnieć o dokładnym sprawdzeniu szczelności połączeń pod ciśnieniem roboczym. Nawet niewielkie wycieki oleju przy 12 MPa mogą powodować stopniowe uszkodzenia otaczających elementów oraz stwarzać zagrożenie pożarowe, dlatego każdy wyciek należy szybko usunąć.
Jak wyregulować dźwignie podnośnika Ursus C-360 po złożeniu?
Regulacja dźwigni podnośnika ciągnika Ursus C-360 po jego złożeniu wymaga dokładności. To właśnie od niej zależy poprawne funkcjonowanie automatycznego powrotu dźwigni do pozycji neutralnej oraz uzyskanie oczekiwanej wysokości podniesienia.
Na początek należy ustawić długość górnego cięgna TUZ, czyli tzw. trzeciego punktu, w przedziale 480-560 mm, licząc od osi sworzni czopowych. Jeśli cięgno będzie za krótkie, narzędzie będzie się przekrzywiać, natomiast zbyt długie utrudni pełne podniesienie.
Kolejnym elementem jest drążek sterujący mechanizmem powrotu, który trzeba wyregulować tak, by przy maksymalnym uniesieniu ramion dźwignia suwaka rozdzielacza powracała do pozycji neutralnej z tolerancją ±1 mm. Uzyskuje się to, zmieniając efektywną długość drążka za pomocą śruby nastawczej i kontrującej M10.
Warto także zwrócić uwagę na luz w przegubach cięgien, który nie powinien przekraczać 0,3 mm. Nadmierne luzy powodują drgania mechanizmu i opóźniają reakcję na sygnał sterujący.
Regulacja czujnika głębokości, czyli tzw. regulacja siłowa, przebiega niezależnie. Naprężenie sprężyny czujnikowej umieszczonej w górnym cięgle powinno być takie, aby przy oporze około 800 N system automatycznie podnosił narzędzie o 30-40 mm. Cały proces regulacji warto zweryfikować, wykonując kilkukrotnie cykliczne uniesienie i opuszczenie narzędzia, które ma masę odpowiadającą nominalnej klasie narzędziowej przeznaczonej dla Ursusa C-360
Jak odpowietrzyć podnośnik hydrauliczny w Ursus C-360?
Odpowietrzanie układu hydraulicznego podnośnika ciągnika Ursus C-360 jest konieczne po każdej naprawie, podczas której układ został otwarty, na przykład przy wymianie cylindra, rozdzielacza, przewodów czy oleju. Obecność powietrza w układzie objawia się nierównomiernym, gąbczastym ruchem ramion podnośnika. Dodatkowo, w okolicy suwaka rozdzielacza słychać charakterystyczne bulgotanie, a na bagnetce miernika poziomu widać spieniony olej.
Proces odpowietrzania polega na uruchomieniu silnika na biegu jałowym i kilkukrotnym, zwykle od ośmiu do dziesięciu razy, pełnym podnoszeniu i opuszczaniu ramion podnośnika aż do ich końcowych położeń. Dzięki temu powietrze samoczynnie ucieka przez przewód powrotny do zbiornika, gdzie bąbelki ulatniają się z oleju.
W bardziej skomplikowanych sytuacjach, na przykład gdy po wymianie cylindra w układzie pozostaje dużo powietrza, stosuje się metodę wspomaganą:
- Zdjęcie korka wlewu oleju,
- Wykonanie kilku cykli podnoszenia, podczas których obserwuje się wydobywające się bąbelki,
- Zakończenie procesu, gdy olej przestanie się pienić.
Po zakończeniu odpowietrzania należy sprawdzić poziom oleju i uzupełnić go do górnego oznaczenia na wskaźniku. Jeśli powietrze pozostanie w układzie, może dojść do kawitacji pompy, co prowadzi do szybkiego niszczenia kół zębatych i uniemożliwia naprawę. Kompletne odpowietrzenie, szczególnie po całkowitym opróżnieniu oleju, może zająć nawet 15-20 minut pracy silnika na biegu jałowym.
Dlaczego podnośnik w Ursus C-360 nie podnosi lub działa nieprawidłowo?
Nieprawidłowe funkcjonowanie podnośnika w ciągniku Ursus C-360 może wynikać z różnych usterek, dlatego warto przeprowadzać diagnostykę zgodnie z określoną kolejnością, zaczynając od najprostszych i najmniej kosztownych rozwiązań.
Na początek warto skontrolować poziom oleju oraz ocenić jego jakość.Olej o białym, spienionym zabarwieniu wskazuje na obecność wody lub powietrza w układzie. Natomiast szary, błotnisty środek smarny świadczy o zanieczyszczeniu metalowymi opiłkami, które zazwyczaj pochodzą z uszkodzonego koła zębatego pompy albo zużytych łożysk.
Kolejnym etapem jest pomiar ciśnienia za pomocą manometru o zakresie 0-250 bar, podłączonego do zewnętrznego gniazda hydrauliki.
- Gdy podczas pracy pompy wartość spada poniżej 100 bar, oznacza to jej nadmierne zużycie,
- Ciśnienie równe zero może sugerować zablokowanie suwaka rozdzielacza lub zerwanie wałka napędowego pompy.
Jeśli natomiast ciśnienie jest właściwe, a podnośnik mimo to nie podnosi narzędzia, przyczyną może być uszkodzony zawór zwrotny w rozdzielaczu albo nieszczelny cylinder siłownika. To często wiąże się z przetartym tłokiem lub zniszczonymi pierścieniami uszczelniającymi.
Brak reakcji układu przy poprawnym ciśnieniu i sprawnym suwaku rozdzielacza świadczy o możliwych uszkodzeniach mechanicznych cięgien bądź wałka roboczego podnośnika.Ważne jest, by pełną diagnozę układu hydraulicznego wykonać przy rozgrzanym oleju o temperaturze między 40 a 60°C. Zimny płyn smarny charakteryzuje się wyższą lepkością, co może ukrywać drobne, wewnętrzne wycieki i utrudniać dokładne wykrycie usterek.
Dlaczego podnośnik w Ursus C-360 opada pod obciążeniem?
Samoczynne opadanie ramion podnośnika w ciągniku Ursus C-360 pod obciążeniem jest jedną z najczęściej występujących usterek. Przyczynami tej awarii bywają zwykle trzy podstawowe problemy:
- Nieszczelność zaworu zwrotnego w rozdzielaczu,
- Zużyte uszczelnienia tłoka siłownika,
- Nieszczelności suwaka rozdzielacza.
Proces diagnostyki rozpoczyna się od rozróżnienia, czy mamy do czynienia z wyciekiem wewnętrznym, czy zewnętrznym. W sytuacji, gdy olej nie wypływa na zewnątrz, a mimo to narzędzie opada, najprawdopodobniej winny jest wewnętrzny przeciek, który najczęściej pojawia się w zaworze zwrotnym lub przy tłoku siłownika.
Kontrola zaworu zwrotnego wymaga zdjęcia rozdzielacza. W tym celu zwracamy uwagę na stan kulki uszczelniającej oraz gniazda, w którym się znajduje. Pojawiające się nierówności, wżery lub uszkodzenia gniazda oznaczają konieczność wymiany całego zestawu zaworu.
Objawy zużycia pierścieni uszczelniających na tłoku siłownika można zauważyć, gdy wokół tłoczyska czy ponad tłokiem pojawia się olej podczas jego wysuwania. Wymiana tych elementów wymaga demontażu cylindra oraz wyciągnięcia tłoka, aby założyć nowe pierścienie z odpowiedniego zestawu naprawczego. Należy przy tym pamiętać, że numer katalogowy uszczelnień jest różny w zależności od wersji produkcyjnej ciągnika, co można sprawdzić w dokumentacji serwisowej podnośnika C-360
Jeżeli tempo opadania ramion przekracza 10 mm na godzinę przy obciążeniu narzędziem o masie 500 kg, konieczna jest pilna naprawa. W trakcie intensywnej pracy w polu niekontrolowane obniżanie się narzędzia może prowadzić do jego upadku na glebę lub drogę, co stwarza zagrożenie zarówno dla bezpieczeństwa operatora, jak i dla samego sprzętu.
Jak zdiagnozować awarię pompy podnośnika w Ursusie C-360?
Diagnozowanie awarii pompy hydraulicznej podnośnika w ciągniku Ursus C-360 najlepiej rozpocząć od obserwacji zewnętrznych objawów. Do typowych symptomów należą:
- Wycieki oleju przy uszczelnieniach wałka,
- Głośna praca, na przykład kawitacja czy szczękanie zębów kół zębatych,
- Wyraźne spadki ciśnienia mierzonego przy złączu zewnętrznej hydrauliki.
Do pomiaru ciśnienia wykorzystuje się manometr glicerynowy o zakresie od 0 do 250 barów. Urządzenie podłącza się do gniazda szybkozłącza hydrauliki zewnętrznej, gdy przepływ jest zatrzymany przy zamkniętym zaworze odcinającym. Jeśli ciśnienie spada poniżej 100 barów lub nie da się osiągnąć próbnej wartości 130 barów, jest to sygnał, że pompa jest zużyta.
Następnie warto sprawdzić wydajność pompy, podłączając przepływomierz do przewodu powrotnego. Uzyskane wyniki porównuje się z parametrem nominalnym, czyli około 20 litrów na minutę przy 1600 obrotach na minutę. Gdy przepływ spada do mniej niż 14 litrów na minutę, trzeba rozważyć remont lub wymianę pompy.
Przed demontażem pompy należy opuścić narzędzie na ziemię i rozłączyć przewody hydrauliczne. Następnie odkręca się cztery śruby mocujące urządzenie do tylnej pokrywy skrzyni biegów. Przy wyjmowaniu pompy trzeba być ostrożnym, aby nie uszkodzić wpustu napędowego.
Kupując nową pompę, ważne jest, by zwrócić uwagę na:
- Kierunek obrotów, czy jest prawy, czy lewy,
- Rozmiar i rodzaj gwintu portów hydraulicznych, które mogą być calowe lub metryczne,
- Zgodność tych parametrów z dokumentacją katalogową, by zamiennik idealnie pasował do oryginału.
