Wózek do rozpoławiania traktora wykonuje się na spawanej ramie z kątownika stalowego 50x50x4-5 mm, zamontowanej na czterech łożyskowanych kółkach o łącznej nośności około 1000 kg. Wyposażony jest w hydrauliczny podnośnik lub siłownik, który ma udźwig dobrany z dużym zapasem, na przykład 10 ton to około 4,55 razy więcej niż masa ciągnika klasy Ursus C-360, ważącego 2100-2200 kg. Dodatkowo posiada niezależną mechaniczną blokadę wysokości. Wysokość robocza powinna wynosić 500-740 mm. Koszt samodzielnej budowy to około 876-1365 zł, co jest wielokrotnie niższą kwotą niż w przypadku gotowego zestawu fabrycznego, kosztującego od 2992 do 5299 zł. Najważniejsze jest stabilne podparcie wózka pod obudową sprzęgła lub mostem oraz bezwzględny zakaz przebywania pod zawieszoną częścią ciągnika.

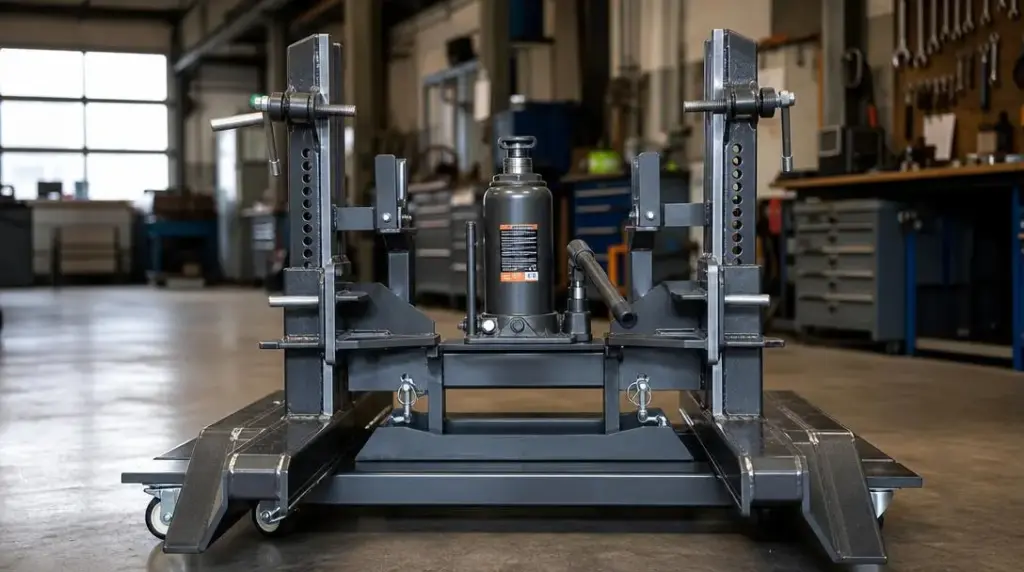

Jakie wymiary powinien mieć wózek do rozpoławiania traktora?
Wózek powinien mieć wymiary idealnie dopasowane do konkretnego ciągnika. Jego wysokość robocza powinna umożliwiać regulację w zakresie około 500-740 mm bez użycia przedłużeń podpór oraz 600-840 mm, gdy są one zastosowane. Taki zakres to standard w popularnych, fabrycznych konstrukcjach, które służą jako wzorzec wymiarowy.
Rozstaw pomiędzy podstawami wózka trzeba dostosować do punktu podziału danego modelu. Zazwyczaj wynosi on kilkadziesiąt centymetrów, mierzonych od miejsca cięcia. Podstawy powinny być znacznie szersze niż podwozie ciągnika, co zapewnia stabilność boczną podczas jazdy po nierównych powierzchniach warsztatu.
Wózek musi bez problemu zmieścić się pod skrzynią biegów i obudową sprzęgła, nie kolidując z innymi elementami maszyny. Dlatego przed rozpoczęciem spawania warto dokładnie zmierzyć prześwit pod danym modelem.
Zbyt niski wózek uniemożliwi jego wsunięcie pod ciągnik, natomiast za wysoki utrudni bezpieczne odczepienie części na początku pracy. Każde z tych ograniczeń wpływa na komfort i efektywność operacji.
| Temat | Najważniejsze informacje |
|---|---|
| Wymiary wózka do rozpoławiania traktora | Wysokość robocza regulowana w zakresie 500-740 mm bez przedłużeń oraz 600-840 mm z przedłużeniami; rozstaw podstaw dopasowany do punktu podziału; podstawy szersze niż podwozie ciągnika; wózek musi zmieścić się pod skrzynią biegów i sprzęgłem. |
| Materiały konstrukcyjne ramy nośnej | Kątowniki gorącowalcowane i płaskowniki stalowe; spoiny pachwinowe; grubsze blachy pod łożyska i podnośnik; krzyżowe wzmocnienia; spawarka MIG/MAG lub elektroda otulona; materiał wytrzymały, aby zapobiec odkształceniu ramy. |
| Narzędzia do przygotowania i łączenia elementów | Spawarka MIG/MAG, szlifierka kątowa z tarczami do metalu, piła do metalu lub przecinarka tarczowa, wiertarka stołowa/kolumnowa, imadło warsztatowe, poziomica, miara, kątownik ślusarski; środki ochrony osobistej (maska, rękawice, okulary). |
| Budowa podstawy platformy dolnej | Płaska, solidna rama z kątowników; cztery punkty podparcia z kółkami lub rolkami; rama dolna szersza od górnej; wzmacniane gniazda osi kółek; kolumna podnośnika na środku platformy; precyzyjne wypoziomowanie poziomicą. |
| System podnoszenia i regulacji wysokości | Hydrauliczny podnośnik butelkowy lub siłownik centralny; mechaniczna blokada wysokości (śruba trapezowa, sworzeń, zapadka); skok roboczy ok. 240 mm; regulacja stopniowa z zabezpieczeniem blokadą; nie polegać wyłącznie na hydraulice. |
| Bezpieczne rozpołowienie traktora | Stabilne, równe podłoże i wózek o udźwigu znacznie przekraczającym masę; odłączenie przewodów, cięgien i układu hydraulicznego; powolne rozsuwanie z kontrolą ustawienia; pracownik nie może znajdować się pod zawieszoną częścią; stabilizacja mechanicznymi podporami; podparcie obustronne po rozsunięciu. |
| Specyfika rozpołowienia Ursusa C-360 | Waga podstawowa 2100-2200 kg, z wyposażeniem do ok. 2700 kg; wymaga wózka o większym udźwigu; podział w miejscu sprzęgła i skrzyni biegów; zabezpieczenie przewodów i oleju; oddzielne podparcie przedniej i tylnej części blisko punktu cięcia; stabilizacja mechanicznymi podporami przed demontażem sprzęgła. |
Jakie materiały konstrukcyjne są potrzebne do budowy ramy nośnej?
Rama nośna wózka do rozpoławiania traktora zbudowana jest przede wszystkim z kątowników oraz płaskowników stalowych o odpowiedniej grubości ścianki. Elementy łączone są za pomocą spoin pachwinowych. Do głównych części konstrukcji wykorzystuje się kątownik gorącowalcowany, którego cena za metr bieżący w grubszym przekroju waha się obecnie między około 20 a 32 zł brutto, w zależności od dostawcy.
Oprócz tego potrzebne są:
- Płaskowniki, które pełnią funkcję poprzeczek usztywniających całą konstrukcję,
- Grubsze blachy montowane pod gniazda łożysk kółek oraz podnośnika,
- Krzyżowe wzmocnienia, które zapobiegają punktowemu obciążeniu wynikającemu z masy ciągnika,
- Aby obciążenie się rozkładało właściwie, zapewniając stabilność i trwałość konstrukcji.
Do łączenia poszczególnych elementów niezbędna jest spawarka o wystarczającej mocy do obróbki stali konstrukcyjnej o grubości kilku milimetrów. Najlepszym wyborem będą:
- Spawarki MIG/MAG,
- Klasyczna elektroda otulona.
Materiał należy dobrać z odpowiednim zapasem wytrzymałości, ponieważ zbyt cienki przekrój profilu pod dużym obciążeniem może doprowadzić do odkształcenia ramy pod ciężarem maszyny.
Z jakich profili stalowych wyspawać wózek pod traktor?
Podstawowym materiałem wykorzystywanym do budowy wózka jest kątownik stalowy gorącowalcowany. Praktyka warsztatowa wskazuje, że najczęściej stosuje się profil o wymiarach 50x50x4-5 mm. Zwykle układa się go w kształt litery H lub prostokątnej ramy, co gwarantuje odpowiednią sztywność potrzebną do przeniesienia skoncentrowanego obciążenia z podnośnika na kółka.
Miejsca narażone na największe naprężenia, zwłaszcza naroża, dodatkowo wzmacnia się przyspawanymi płaskownikami, które pełnią funkcję żeber usztywniających konstrukcję. Zwiększenie grubości profilu z 4 do 5 mm podnosi wytrzymałość całego wózka, co jest szczególnie ważne przy cięższych ciągnikach, choć powoduje to też wzrost masy urządzenia. Cieńsze profile można stosować jedynie w elementach pomocniczych, takich jak osłony czy uchwyty, ale nigdy w głównej ramie nośnej, gdzie wymagana jest maksymalna wytrzymałość.
Jakie narzędzia są potrzebne do przygotowania i łączenia elementów?
Do wykonania wózka do rozpoławiania traktora potrzebna jest spawarka, najlepiej typu MIG/MAG, która zapewnia trwałe i szczelne spoiny na stalowej konstrukcji. Przyda się również szlifierka kątowa wyposażona w tarcze do cięcia i szlifowania metalu.
Profile ze stali należy odpowiednio przyciąć za pomocą piły do metalu lub przecinarki tarczowej, a potem dokładnie oczyścić z rdzy i zgorzeliny, to ważne, ponieważ zabrudzona powierzchnia osłabia jakość spawu. Do wykonania otworów pod łożyska kółek oraz mocowanie podnośnika najlepiej użyć wiertarki stołowej lub kolumnowej, które gwarantują precyzyjne i prostopadłe wiercenia.
Nie można zapomnieć także o imadle warsztatowym, poziomicy do sprawdzenia równości ramy oraz o miarze i kątowniku ślusarskim, które pomagają w dokładnym wyznaczaniu linii cięcia. Podczas łączenia elementów konieczne jest stosowanie środków ochrony osobistej – maski spawalniczej, rękawic i okularów ochronnych, gdyż praca z ciężkimi stalowymi częściami i iskrami powstałymi przy cięciu wymaga zachowania bezpieczeństwa.
Jak zbudować podstawę platformy dolnej wózka?
Podstawę dolnej platformy tworzy się jako płaską, solidną ramę z kątowników. Na niej umieszcza się cztery punkty podparcia wyposażone w kółka lub rolki jezdne.Rama dolna powinna mieć większą szerokość niż górna część mocująca podnośnik, co sprawia, że środek ciężkości całego zespołu z podwieszonym fragmentem traktora pozostaje nisko, zapobiegając przechylaniu się wózka na boki.
Do ramy dolnej przyspawane są gniazda pod osie kółek, które w miejscach największego nacisku wzmacnia się dodatkowymi żebrami. Na środku platformy instaluje się gniazdo lub kolumnę dla podnośnika, tak aby siła unoszenia działała pionowo i nie powodowała mimośrodowego przeciążenia konstrukcji.
Całość łączy się warstwowo, dbając o dokładne wypoziomowanie platformy przy pomocy poziomicy. Nawet minimalne odchylenie podstawy skutkuje przy pełnym obciążeniu wyraźnym wychyleniem górnej części wózka z podpartym fragmentem traktora.
Jakie kółka wybrać do wózka pod traktor?
Do wózka pod traktor najlepiej sprawdzą się kółka łożyskowane o dużej średnicy, które znacznie ułatwiają manewrowanie ciężkim ładunkiem po nierównej powierzchni warsztatu. Często wybierane są kółka poliuretanowe, które przy wytrzymałości około 250 kg na sztukę zapewniają łącznie nawet 1000 kg nośności dla podstawy jezdnej z czterema kołami, niezależnie od możliwości podnośnika.
Ważne jest, aby osie kół były zamontowane w łożyskach tocznych, a nie w tulejach ślizgowych, tylko w ten sposób ruch kół pozostaje płynny i lekki, nawet pod pełnym ciężarem. Ponadto, kółka skrętne wyposażone w blokadę na dwóch z czterech punktów podparcia umożliwiają precyzyjne ustawienie wózka pod maszyną oraz zabezpieczają go przed niepożądanym przetoczeniem w trakcie pracy.
Dobór twardości bieżnika warto dopasować do rodzaju nawierzchni:
- Na betonowej, gładkiej posadzce najlepiej sprawdzą się twardsze kółka poliuretanowe,
- Na nierównej powierzchni, na przykład w polu, bardziej efektywne będą większe kółka gumowe o miękkim bieżniku, które lepiej radzą sobie z trudniejszym terenem.

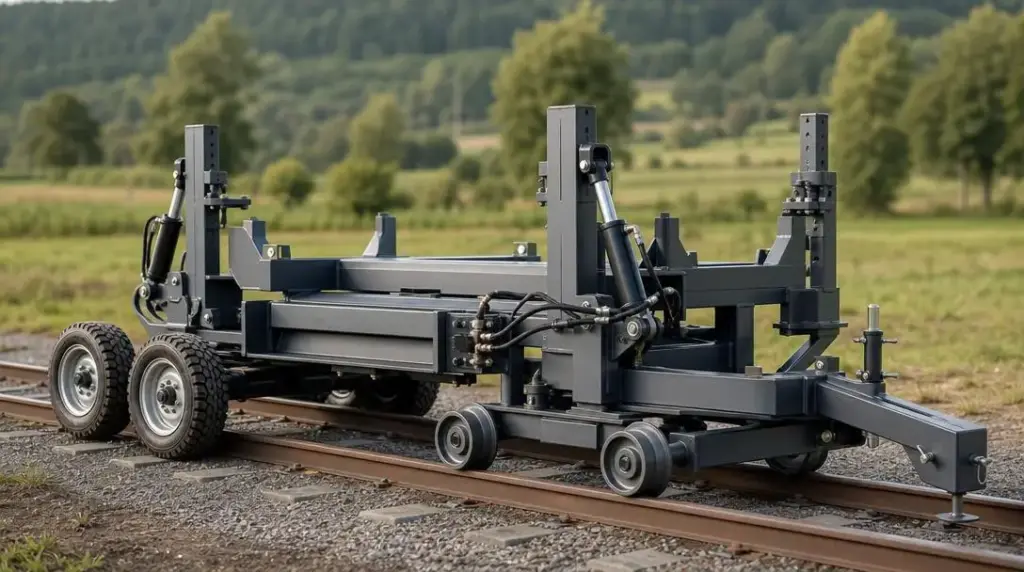

Wózek na szynach czy na wolnych kółkach?
Wybór rozwiązania zależy przede wszystkim od charakteru miejsca pracy. Szyny doskonale sprawdzają się w stałych warsztatach, podczas gdy mobilne kółka jezdne są wygodniejsze przy sporadycznym użytkowaniu lub pracy poza stałym miejscem.
Wersja z szynami, gdzie podstawy przesuwają się wzdłuż prowadnic o długości sięgającej nawet kilku metrów, gwarantuje precyzyjne i powtarzalne ustawienie. Dodatkowo, minimalizuje ryzyko bocznego zsunięcia się wózka podczas rozsuwania połówek ciągnika, co zwiększa bezpieczeństwo i wygodę pracy.
Z kolei model na wolnych kółkach cechuje się niższym kosztem wykonania oraz większą elastycznością, łatwo można go przemieścić w dowolne miejsce. Jednak wymaga stabilnego, twardego podłoża, by zapobiec niekontrolowanemu przetoczeniu się pod obciążeniem.
W miejscach, gdzie rozpoławianie maszyn odbywa się regularnie i często, układ szynowy okazuje się bardziej praktyczny, ponieważ umożliwia szybkie i dokładne ustawienie narzędzia, co znacznie skraca czas pracy przy kolejnych pojazdach. Natomiast do pojedynczych, domowych napraw najczęściej wybiera się konstrukcję na kółkach z możliwością blokady, pod warunkiem, że podłoże jest równe, najlepiej betonowe. Taki wybór zapewnia komfort i bezpieczeństwo przy okazjonalnym użytkowaniu.
Jak wykonać system podnoszenia i regulacji wysokości?
System podnoszenia wózka do rozpoławiania traktora zazwyczaj bazuje na hydraulicznym podnośniku butelkowym lub umieszczonym centralnie siłowniku hydraulicznym. Do tego dochodzi mechanizm blokujący wysokość, który wspiera działanie hydrauliki.
Sam podnośnik odpowiada jedynie za podniesienie ciężaru. To jednak mechaniczna blokada, na przykład śruba trapezowa, sworzeń wkładany w otwory kolumny lub zapadka, utrzymuje ciężar podczas pracy pod zawieszonym elementem.
Typowy podnośnik butelkowy charakteryzuje się niewielkim skokiem roboczym, wynoszącym około kilkunastu centymetrów. W gotowych zestawach fabrycznych pełen zakres regulacji sięga mniej więcej 240 mm (na przykład od 500 do 740 mm bez przedłużenia podpór). Uzyskuje się to przez dokładanie podkładek dystansowych lub stosowanie kolumn z kilkoma otworami na sworzeń. Regulację wysokości najlepiej przeprowadzać stopniowo. Wózek powinno się unosić o kilka centymetrów, a po każdej zmianie wartości zabezpieczać położenie blokadą, zanim osiągnie się zaplanowaną wysokość cięcia.
Nigdy nie można polegać na podnośniku hydraulicznym jako jedynym elemencie wytrzymującym ciężar. W razie ewentualnego wycieku oleju lub awarii zaworu grozi to nagłym opadnięciem elementu ciągnika podpartego w wózku.
Jaki podnośnik zastosować w wózku do rozpoławiania?
Najczęściej stosuje się podnośnik hydrauliczny butelkowy, którego nośność znacznie przewyższa ciężar podpieranej części ciągnika. Zazwyczaj udźwig takich urządzeń wynosi od kilku do kilkunastu ton na jeden punkt podparcia.
W przypadku ciągnika ważącego około 2100-2200 kg, podnośnik o nośności 10 ton zapewnia aż około 4,5-krotny zapas względem masy własnej maszyny. Jeśli natomiast uwzględnimy masę roboczą wraz z balastem, czyli około 2700 kg, nadal mamy zapas sięgający blisko czterokrotności ciężaru ciągnika.
Ten dodatkowy margines jest celowo przewidziany, ponieważ podczas rozpoławiania obciążenie nie jest równomiernie rozłożone na oba punkty podparcia, a chwilowe szarpnięcia przy odczepianiu elementów mogą znacząco zwiększyć nacisk po jednej stronie. Alternatywnym rozwiązaniem jest siłownik hydrauliczny zasilany niezależną pompką ręczną lub agregatem.
Dzięki temu można precyzyjniej i płynniej regulować wysokość, co jest znacznie wygodniejsze niż stosowanie skokowego mechanizmu dźwigni lewarka. Bez względu na wybrany typ podnośnika, przed jego użyciem koniecznie trzeba sprawdzić stan techniczny urządzenia. Szczelność układu hydraulicznego i brak wycieków oleju mają kluczowe znaczenie, ponieważ to właśnie podnośnik utrzymuje ciężar maszyny podczas jej podnoszenia.
Gdzie zamontować siłownik hydrauliczny na wózku?
Siłownik hydrauliczny umieszcza się centralnie w pionowej osi wózka, starając się możliwie precyzyjnie trafić pod punkt podparcia ramy ciągnika. Taki sposób montażu sprawia, że siła podnoszenia działa prostopadle do platformy, co zapobiega powstawaniu momentów zginających konstrukcję. Mocowanie siłownika powinno być osadzone w sztywnej wnęce, przymocowanej metodą spawania do dolnej ramy. Wzmocnienie przez dodatkowe żebra rozprasza nacisk na większą powierzchnię profilu, podnosząc tym samym wytrzymałość całej konstrukcji.
Górny fragment siłownika łączy się z platformą podtrzymującą ciągnik przy pomocy płyty oporowej lub siodła, które idealnie dopasowuje się do kształtu podpartej części, takiej jak obudowa sprzęgła czy most. Zapobiega to zsuwaniu się maszyny na małym obszarze podczas podnoszenia.
Przewody hydrauliczne powinno się prowadzić z dala od ostrych krawędzi i ruchomych części wózka, co chroni je przed przypadkowym przetarciem. Uszkodzony wąż mógłby doprowadzić do gwałtownej utraty ciśnienia pod obciążeniem, co stanowi poważne zagrożenie.
Po zamontowaniu siłownika konieczne jest przeprowadzenie testów całej instalacji. Na początek wykonuje się próbę bez obciążenia, aby zweryfikować szczelność połączeń oraz płynność pracy tłoka.
Jak zrobić płynną regulację wysokości?
Najprostszy sposób na płynną regulację wysokości to użycie siłownika hydraulicznego zamiast podnośnika śrubowego, który działa skokowo. Dzięki ciśnieniu oleju można ustawić dowolną wartość pośrednią, nie ograniczając się tylko do pełnych obrotów gwintu.
Innym, całkowicie mechanicznym rozwiązaniem jest precyzyjnie wykonana śruba trapezowa lub prostokątna, prowadzona w specjalnej tulei. Pozwala ona na dokładne i stabilne domknięcie regulacji na ostatnich milimetrach, eliminując ryzyko samoistnego opadania pod ciężarem, co odróżnia ją od klasycznego lewarka hydraulicznego wymagającego ciągłego pompowania po minimalnym osiadaniu.
Dobre efekty daje też połączenie tych dwóch podejść:
- Siłownik hydrauliczny umożliwia szybkie i znaczne podnoszenie,
- Śruba lub sworzeń w otworach kolumny pozwala precyzyjnie dopasować i jednocześnie zablokować ostateczną wysokość.
W fabrycznych konstrukcjach zakres regulacji typowo wynosi około 240 mm, co dobrze obrazuje, jak niewielki jest faktyczny margines dostrojenia względem całkowitego skoku podnoszenia. Bez względu na zastosowany mechanizm, ostateczne ustawienie wysokości musi być zabezpieczone blokadą mechaniczną, a nie tylko utrzymywane przez ciśnienie oleju w układzie.
Jak bezpiecznie rozpołowić traktor za pomocą wózka?
Bezpieczne rozpołowienie traktora wymaga przede wszystkim stabilnego i równego podłoża oraz wózka o udźwigu znacznie przewyższającym masę podpieranej części maszyny, a nie tylko wyliczonym na oko. Przed rozłączeniem obu połówek należy odłączyć wszystkie przewody, cięgna, wiązki elektryczne oraz elementy układu hydraulicznego łączące przód z tyłem ciągnika, co zapobiega napięciu lub szarpnięciu konstrukcji podczas rozsuwania.
Proces rozsuwania powinien przebiegać powoli, z ciągłą kontrolą ustawienia obu podstaw wózka względem siebie. Nierównomierne przesuwanie grozi wyłamaniem śrub mocujących lub przekoszeniem podpartej części.
Pracownik nigdy nie powinien znajdować się pod zawieszoną częścią ciągnika ani w strefie, w której może ona opaść w przypadku awarii podnośnika. Wszystkie prace przy silniku czy skrzyni biegów wykonuje się dopiero po zablokowaniu wysokości mechaniczną podporą.Po całkowitym rozsunięciu obie części należy dodatkowo zaklinować lub podeprzeć niezależnymi podstawkami, by wózek nie był jedynym elementem utrzymującym ciężar podczas naprawy.
W którym miejscu bezpiecznie podeprzeć traktor przy rozpoławianiu?
Traktor opiera się w miejscach o największej wytrzymałości konstrukcyjnej, zazwyczaj pod obudową sprzęgła lub mostem napędowym z tyłu oraz pod przednią osią albo blokiem silnika z przodu. Do tego celu nigdy nie wykorzystuje się cienkich blach osłon ani elementów nadwozia.
Punkt podparcia powinien znajdować się dokładnie w miejscu, gdzie planowana jest linia cięcia ramy lub obudowy. Dzięki temu po rozdzieleniu części obie połowy automatycznie spoczną równo na swoich podporach, bez konieczności przesuwania ich pod obciążeniem.
Kontaktowa powierzchnia między platformą wózka a wspartym elementem musi być maksymalnie rozległa i gładka. W razie potrzeby używa się specjalnie dopasowanego siodła lub drewnianej podkładki, które rozkładają nacisk, zapobiegając odkształceniom w newralgicznych punktach obudowy.
Przed pierwszym uniesieniem dobrze jest zweryfikować, czy środek ciężkości każdej z części mieści się w granicach podstawy wózka. Gdy punkt podparcia jest zbyt wysunięty, rośnie ryzyko przewrócenia się segmentu podczas transportu. Dopiero po upewnieniu się, że oba końce mają stabilne i symetryczne podparcie, przechodzi się do właściwego rozsuwania.
Jak zabezpieczyć ciągnik przed przewróceniem podczas pracy?
Aby zapobiec przewróceniu ciągnika, kluczowe jest zapewnienie mu szerokiej podstawy wózka, która zdecydowanie wykracza poza rozpiętość podwozia. Równie istotne jest dokładne wypoziomowanie całego stanowiska pracy jeszcze przed rozpoczęciem podnoszenia.
Koła tych części traktora, które pozostają na ziemi, powinny zostać dodatkowo zabezpieczone przez zaklinowanie pod oponami. Jeśli to możliwe, warto również zaciągnąć hamulec postojowy na tej stronie, gdzie układ hamulcowy funkcjonuje poprawnie.
Dodatkowe podpory, ustawione po bokach podnoszonego fragmentu i niezależne od wózka, znacząco poprawiają boczną stabilność sprzętu. Ma to szczególne znaczenie podczas pracy na miękkim lub lekko nierównym terenie.
W trakcie całej operacji nie wolno wywierać bocznego nacisku na uniesioną część maszyny. Przykładem zagrożenia jest odkręcanie mocno dokręconych śrub bez właściwego podparcia z przeciwnej strony, co często prowadzi do przechylenia konstrukcji na wózku.
Stabilność sprzętu warto regularnie sprawdzać po każdym etapie pracy, nie tylko na początku. Drgania powstające przy odkręcaniu czy przesuwaniu elementów mogą stopniowo zmienić położenie wózka.
Jak rozpoławiać ciągnik w polu za pomocą wózka?
Rozpoławianie ciągnika poza warsztatem, na przykład na polu czy podwórku, wymaga przede wszystkim solidnego i stabilnego podłoża. Może to być betonowa powierzchnia, dobrze ubity grunt lub mocne deski pod kołami wózka, ponieważ miękka ziemia pod ciężarem może się nierówno uginać. W takich warunkach lepiej sprawdza się wózek na swobodnie obracających się kółkach niż ten na szynach. Choć można go przemieścić niemal w dowolne miejsce, konieczne jest dokładne zablokowanie kółek po ustawieniu, by uniknąć niekontrolowanego przemieszczania.
Dostęp do prądu w terenie bywa utrudniony, dlatego praktyczniejszym rozwiązaniem są siłowniki hydrauliczne napędzane ręczną pompą, zamiast tych wymagających agregatu prądotwórczego. Ponieważ prace poza warsztatem przeprowadza się na otwartym terenie, warto wykonywać je tylko przy suchym podłożu. Wilgotna ziemia zmniejsza przyczepność kółek i znacznie podnosi ryzyko przesunięcia całej konstrukcji pod ciężarem. Zasady dotyczące bezpiecznego podpierania i blokowania wysokości, stosowane w warsztacie, obowiązują również w terenie, nawet bardziej, gdyż nierówna powierzchnia zmniejsza margines błędu i wymaga szczególnej ostrożności.
Jak odpowiednio rozpołowić traktor Ursus C-360?
Ursus C-360 w podstawowej wersji waży od 2100 do 2200 kg, jednak z pełnym wyposażeniem, takim jak kabina, balast przedni czy obciążniki na kołach, masa wzrasta do około 2700 kg. Dlatego niezwykle istotne jest dobranie wózka o udźwigu znacznie przekraczającym tę wartość.
Podział ciężarówki następuje w miejscu połączenia obudowy sprzęgła ze skrzynią biegów, to charakterystyczny punkt rozdzielenia w maszynach tego typu. Umożliwia to dostęp do sprzęgła, tarczy i łożyska wyciskowego bez konieczności demontowania całego silnika.
Zanim przystąpi się do rozłączenia, należy odkręcić i odpowiednio zabezpieczyć przewody paliwowe, cięgna sterowania oraz wiązkę elektryczną łączącą przednią i tylną część ciągnika. Warto również spuścić lub zabezpieczyć olej w skrzyni biegów, gdy jego poziom sięga miejsca podziału. Przednią część z silnikiem i tylną z układem napędowym podpiera się oddzielnie na dwóch niezależnych podstawach wózka, które ustawia się możliwie blisko punktu cięcia. Takie rozwiązanie minimalizuje wychylenie środka ciężkości każdej sekcji.Gdy obie połówki zostaną rozsunięte na bezpieczną odległość roboczą, ich wysokość dodatkowo stabilizuje się za pomocą niezależnych podpór mechanicznych. Dopiero wtedy można przystąpić do demontażu sprzęgła.
Ile kosztuje budowa wózka do rozpoławiania ciągnika?
Samodzielne wykonanie wózka do rozpoławiania ciągnika wymaga około 20 metrów kątownika stalowego 50x50x5 na ramę, a także dwóch podnośników hydraulicznych o udźwigu 10 ton oraz niezbędnego drobnego osprzętu, jak kółka, elektrody i farba. Szacunkowy koszt materiałów oscyluje między 876 a 1365 zł, ze średnią wartością sięgającą około 1121 zł. Dla porównania, gotowe zestawy fabryczne są zdecydowanie droższe, wersja o nośności 5 ton kosztuje około 2992,54 zł brutto, natomiast model 10-tonowy to wydatek rzędu 5299 zł brutto. Różnica między tymi dwoma wariantami gotowymi wynosi aż 2306,46 zł.
W efekcie, samodzielna budowa jest od około 2,19 do 3,42 razy tańsza niż najtańszy fabryczny zestaw 5-tonowy, a w odniesieniu do wersji o udźwigu 10 ton koszt może być niższy nawet od 3,88 do 6,05 razy, w zależności od obowiązujących cen materiałów. Warto jednak pamiętać, że domowa konstrukcja nie oferuje certyfikatu CE ani gwarancji producenta. Jej wytrzymałość w dużej mierze zależy od staranności wykonania spawów oraz jakości użytych materiałów. Decydując się na samodzielną budowę lub zakup fabrycznego zestawu, stajemy przed wyborem między oszczędnością a potwierdzonym bezpieczeństwem i niezawodnością produktu.
Jakie elementy najbardziej wpływają na całkowity koszt budowy?
Największy udział w kosztach budowy przypada na stal używaną do wykonania ramy nośnej. Obecnie kątownik gorącowalcowany o wymiarach 50x50x5 mm kosztuje między około 20 a 32 zł brutto za metr bieżący, w zależności od dostawcy. Przy zapotrzebowaniu na około 20 metrów całkowity wydatek na ten materiał waha się więc od 398 do 639 zł, co stanowi największy wydatek w budżecie.
Kolejnym znaczącym kosztem są podnośniki hydrauliczne. Para butelkowych podnośników o udźwigu 10 ton kosztuje razem od około 178 do 226 zł. Warto jednak pamiętać, że bardziej zaawansowane siłowniki hydrauliczne z ręczną pompą mogą być wielokrotnie droższe od prostego lewarka butelkowego.
Trzecim ważnym elementem są kółka jezdne. Modele poliuretanowe z łożyskami o wyższej nośności są droższe niż podstawowe kółka transportowe, lecz ich zastosowanie przekłada się na większą wytrzymałość oraz płynniejszą jazdę wózka pod pełnym obciążeniem.
Dodatkowo trzeba uwzględnić drobne koszty, takie jak:
- Elektrody lub drut do spawania,
- Tarcze do cięcia i szlifowania,
- Farba antykorozyjna,
- Ewentualny wynajem lub zakup spawarki, jeśli budujący nie dysponuje własnym sprzętem.
W takim przypadku wydatki te mogą wynieść od 300 do 500 zł.Ostateczna suma zależy przede wszystkim od tego, czy osoba budująca posiada już narzędzia, takie jak spawarka czy szlifierka, i musi jedynie zamówić materiały, czy też zaczyna od podstaw, kompletując wyposażenie warsztatu.
