Kondensator w silniku jednofazowym powoduje przesunięcie fazowe prądu w uzwojeniu pomocniczym względem głównego, dzięki czemu pole pulsujące zamienia się w wirujące, co jest niezbędne do rozruchu silnika. Silniki wyposażone są w kondensatory pracy (foliowe, trwale zamontowane) lub rozruchowe (elektrolityczne, które odłącza się po osiągnięciu około 70-80% prędkości wirnika), a czasem stosuje się oba typy jednocześnie. Pojemność kondensatora dobiera się zwykle w zakresie 30-50 µF na 1 kW mocy silnika, najlepiej według informacji z tabliczki znamionowej. Zaciski uzwojenia głównego oznacza się jako U1-U2, pomocniczego, jako Z1-Z2, a kondensator łączy się między zaciskami U2 i Z2. Liczba przewodów decyduje o sposobie montażu kondensatora. Prace należy prowadzić przy wyłączonym zasilaniu i rozładowanym kondensatorze, najlepiej przez osobę posiadającą uprawnienia SEP.

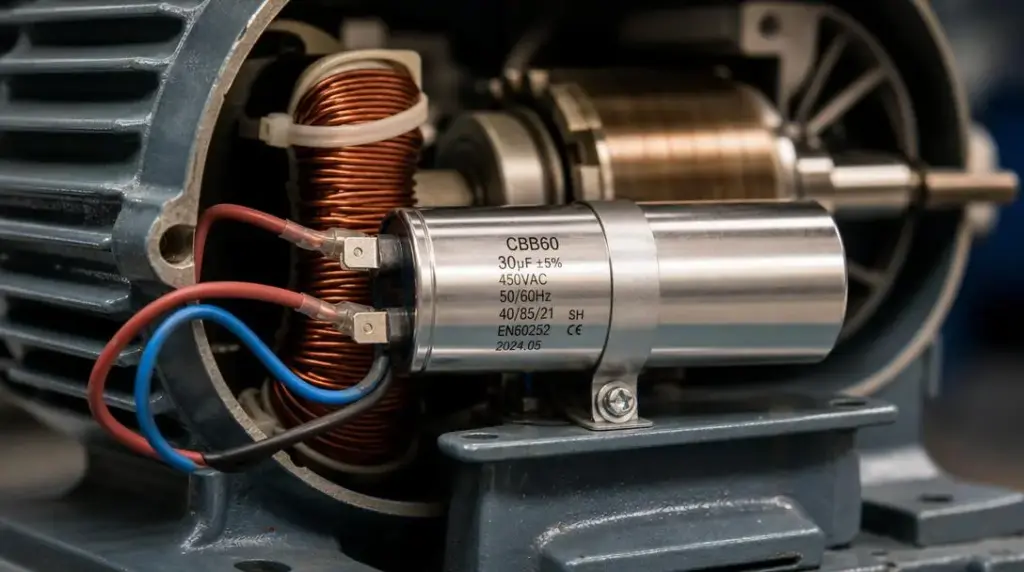

Do czego służy kondensator w silniku jednofazowym?
Kondensator w silniku jednofazowym pełni rolę przesunięcia fazowego prądu w uzwojeniu pomocniczym względem głównego. W ten sposób zamiast pulsującego pola magnetycznego powstaje pole wirujące, które jest w stanie wprawić wirnik w ruch.
Silnik jednofazowy bez kondensatora nie będzie się samodzielnie uruchamiał pod obciążeniem, ponieważ przy załączeniu moment rozruchowy wynosi wtedy zero. Zwykle różnica faz między prądem w uzwojeniu głównym a pomocniczym wynosi około 90 stopni.
Kondensator jest montowany szeregowo z uzwojeniem pomocniczym, które może mieć charakter rozruchowy lub startowo-roboczy. Wybór jego typu oraz pojemności zależy od tego, czy ma on działać tylko podczas rozruchu, czy przez cały czas pracy silnika. Stosowanie kondensatora zwiększa moment obrotowy i wydajność silnika w porównaniu do prostych rozwiązań wykorzystujących jedynie rezystancyjne uzwojenie rozruchowe.
Czym różni się kondensator pracy od rozruchowego?
Kondensator pracy pozostaje stale połączony z uzwojeniem pomocniczym przez cały czas działania silnika. W przeciwieństwie do niego, kondensator rozruchowy pełni funkcję jedynie podczas uruchamiania maszyny, jest automatycznie odłączany, zazwyczaj przez wyłącznik odśrodkowy lub przekaźnik, gdy wirnik osiąga około 70-80% swojej nominalnej prędkości.
Kondensator pracy, wykonany z folii polipropylenowej, umożliwia nieprzerwaną pracę pod napięciem przemiennym. Natomiast kondensator rozruchowy, zwykle bipolarnego typu elektrolitycznego i o większej pojemności, nie nadaje się do pracy ciągłej, jego długotrwałe użytkowanie może spowodować przegrzanie i awarię. Oba kondensatory pracują zazwyczaj przy napięciu znamionowym mieszczącym się w zakresie 250-450 V AC. Ważne jest, aby nie zastępować oryginalnego elementu kondensatorem o niższym napięciu, co mogłoby prowadzić do uszkodzenia.
Silniki jednofazowe występują w praktyce w trzech wariantach:
- Wyposażone w sam kondensator rozruchowy,
- Z samym kondensatorem pracy,
- Z oboma kondensatorami jednocześnie.
Każda z tych konfiguracji ma swoje specyficzne zastosowanie i wpływa na charakterystykę pracy napędu.
Po co stosuje się dwa kondensatory w silniku jednofazowym?
Do połączenia wysokiego momentu rozruchowego z efektywną pracą ciągłą wykorzystuje się dwa kondensatory. Nie jest możliwe osiągnięcie tego za pomocą pojedynczego kondensatora o stałej pojemności. Kondensator rozruchowy, charakteryzujący się dużą pojemnością elektrolityczną, jest załączany równolegle do kondensatora pracy jedynie na czas uruchamiania silnika. Tworzy on silne pole wirujące, które pozwala na ruszenie silnika nawet pod obciążeniem.
Po osiągnięciu przez wirnik odpowiedniej prędkości, mechanizm odśrodkowy lub specjalny przekaźnik wyłącza kondensator rozruchowy. Dalszą pracę silnika wspomaga wtedy tylko kondensator pracy, który ma mniejszą pojemność i jest dobrany tak, aby zapewnić wysoką sprawność w czasie normalnej eksploatacji.
Ten sposób konstrukcji określa się mianem silnika dwukondensatorowego i znajduje zastosowanie szczególnie tam, gdzie urządzenia startują pod dużym obciążeniem, na przykład w pompach czy sprężarkach. Kluczowe jest szybkie odłączenie kondensatora rozruchowego, ponieważ nie jest on przystosowany do pracy ciągłej, dłuższe działanie może prowadzić do jego przegrzania.
| Temat | Najważniejsze informacje |
|---|---|
| Rola kondensatora w silniku jednofazowym | Kondensator przesuwa fazę prądu w uzwojeniu pomocniczym, tworząc wirujące pole magnetyczne, co umożliwia samodzielny rozruch silnika. Montowany szeregowo z uzwojeniem pomocniczym zwiększa moment obrotowy i wydajność silnika. |
| Dobór pojemności kondensatora | Dobiera się 30-50 µF na 1 kW mocy silnika. Napięcie znamionowe kondensatora musi być co najmniej takie samo jak wymienianego (np. 250 V, 275 V, 400 V, 450 V AC). Pojemność zaokrągla się w górę do najbliższej dostępnej wartości. Ważny jest typ kondensatora (pracy lub rozruchowy). |
| Rozpoznawanie uzwojeń | Uzwojenie pomocnicze ma wyższą rezystancję i cieńszy drut niż uzwojenie główne. Pomiar rezystancji multimetrem pozwala je odróżnić. Najczęściej uzwojenie główne oznacza się jako U1-U2, a rozruchowe Z1-Z2 |
| Zaciski uzwojeń | Główne oznaczenie to u1 i u2, pomocnicze (rozruchowe) to z1 i z2. Czasem występuje z3, odczep na uzwojeniu pomocniczym do zmiany kierunku obrotów lub regulacji parametrów rozruchowych. |
| Podłączenie silnika wg liczby przewodów | Silnik 3-przewodowy: kondensator wbudowany fabrycznie. 4-przewodowy: konieczne dołączenie kondensatora zewnętrznego. 6-przewodowy: umożliwia podłączenie kondensatora oraz zmianę kierunku obrotów i napięcia, wymaga pomiaru rezystancji do identyfikacji przewodów. |
| Zmiana kierunku obrotów | Poprzez zamianę końców uzwojenia pomocniczego (podłączanego do kondensatora). W silnikach z 4 lub 6 przewodami możliwe, jeśli oba końce uzwojenia pomocniczego są dostępne. W silnikach 3-przewodowych zmiana kierunku z zewnątrz zwykle niemożliwa. |
| Bezpieczeństwo przy podłączaniu | Przed pracą, całkowite odcięcie zasilania i sprawdzenie braku napięcia. Kondensator należy rozładować przed dotknięciem zacisków. Prace powinny wykonywać wykwalifikowane osoby (SEP). Obudowa musi być połączona z przewodem ochronnym PE. Zalecane stosowanie wyłączników nadprądowych i różnicowoprądowych. |
Jak dobrać pojemność kondensatora do silnika elektrycznego?
Pojemność kondensatora pracy dobiera się zazwyczaj w zakresie od 30 do 50 µF na każdy kilowat mocy silnika.Przykładowo, dla jednostki o mocy 0,75 kW wartości te mieszczą się między 22,5 a 37,5 µF, dla 1,1 kW, od 33 do 55 µF, natomiast dla 2,2 kW, od 66 do 110 µF. Najbardziej wiarygodnym źródłem informacji pozostaje jednak tabliczka znamionowa urządzenia, instrukcja producenta lub oznaczenia na oryginalnym, sprawnym kondensatorze. Taki orientacyjny przelicznik stosuje się wyłącznie wtedy, gdy brak jest tych danych.
Napięcie znamionowe nowego kondensatora musi być co najmniej takie samo jak w przypadku wymienianego elementu. Na rynku najczęściej spotyka się wartości 250 V, 275 V, 400 V oraz 450 V AC.Warto też zwrócić uwagę na rodzaj kondensatora, jaki wymaga silnik, czy potrzebuje on kondensatora pracy (przeznaczonego do pracy ciągłej, wykonanego z folii), czy rozruchowego (działającego chwilowo, wykonanego jako elektrolityczny). Mieszanie tych typów kończy się przegrzaniem i szybką awarią. Na koniec wyliczoną wartość należy zaokrąglić w górę do najbliższej dostępnej pojemności, na przykład 25 µF, 30 µF lub 40 µF.
Jak rozpoznać uzwojenie pracy i rozruchu przed montażem?
Uzwojenie pomocnicze, zwane też rozruchowym, charakteryzuje się większą rezystancją oraz cieńszym drutem niż uzwojenie główne, które z kolei posiada grubszy przewód i niższą rezystancję, ponieważ przewodzi prąd przez cały czas pracy silnika. Poprzez pomiar rezystancji multimetrem między poszczególnymi parami zacisków można łatwo ustalić, które uzwojenie jest główne, a które pomocnicze. Wyższa wartość oporu jednoznacznie wskazuje na uzwojenie pomocnicze.
W przypadku silników z oznaczonymi zaciskami, uzwojenie główne najczęściej oznacza się jako U1-U2, natomiast rozruchowe jako Z1-Z2. Jeśli jednak silnik nie posiada żadnych oznaczeń ani dokumentacji, wtedy jedynym sposobem na identyfikację jest właśnie pomiar rezystancji.
Nieprawidłowe podłączenie kondensatora do uzwojenia może spowodować problemy z rozruchem, a silnik może zacząć głośno buczeć po podłączeniu do sieci. Dlatego tak ważne jest, aby przy rozpoznawaniu uzwojeń zawsze pracować przy odłączonym zasilaniu.
Jak poprawnie zmierzyć rezystancję uzwojeń silnika jednofazowego?
Rezystancję uzwojeń sprawdzamy za pomocą miernika uniwersalnego ustawionego na pomiar oporu (omomierza). Zawsze wykonujemy ten test przy wyłączonym silniku i rozładowanym kondensatorze.
Sondy przykładamy kolejno do każdej możliwej pary zacisków, a następnie zapisujemy odczytane wartości w omach. Para o niższej rezystancji oznacza uzwojenie główne, natomiast ta o wyższej to uzwojenie pomocnicze.
W silnikach wyposażonych w dodatkowe odczepy, na przykład posiadających sześć przewodów, pomiar pomaga ustalić, które końcówki należą do konkretnego uzwojenia. Jeśli przy którymkolwiek zestawie zacisków pojawi się brak ciągłości, czyli nieskończona rezystancja, świadczy to o uszkodzeniu uzwojenia, takim przypadku silnik nie powinien być dalej zasilany, dopóki nie zostanie naprawiony. Warto zanotować wyniki pomiarów i porównać je z danymi z tabliczki znamionowej albo dokumentacji technicznej, jeśli są dostępne.
Jakie zaciski odpowiadają za poszczególne uzwojenia w silniku?
W silnikach jednofazowych z kondensatorem zaciski uzwojenia głównego oznacza się zazwyczaj jako u1 i u2, natomiast pomocnicze (rozruchowe) jako z1 i z2. Tego typu oznaczenia pochodzą z tradycyjnych standardów stosowanych w silnikach trójfazowych, gdzie literą u określa się pierwsze uzwojenie.
W przypadku silników jednofazowych, zamiast kolejnego uzwojenia głównego, dla uzwojenia pomocniczego stosuje się literę z. Często zdarza się, że silniki mają też dodatkowy zacisk z3, który stanowi odczep na uzwojeniu pomocniczym. Ten element służy między innymi do zmiany kierunku obrotów lub do regulacji parametrów rozruchowych.
Znaki te można znaleźć na listwie zaciskowej lub w schemacie umieszczonym w pokrywie skrzynki przyłączeniowej. Jeśli jednak ich tam brak, konieczne jest ich ustalenie poprzez pomiar rezystancji poszczególnych uzwojeń. Dokładne rozpoznanie zacisków ma kluczowe znaczenie dla właściwego podłączenia kondensatora oraz zapewnienia poprawnego kierunku obrotów silnika.
Do którego zacisku podłącza się przewód fazowy w uzwojeniu głównym?
Przewód fazowy podłącza się do zacisku U1, czyli początku głównego uzwojenia, natomiast przewód neutralny trafia na zacisk U2, czyli jego koniec. W standardowym schemacie zacisk Z1 pomocniczego uzwojenia jest połączony z U1, czyli również z fazą. Dzięki temu oba uzwojenia otrzymują jednoczesne zasilanie.
Z kolei zacisk Z2 uzwojenia pomocniczego nie łączy się bezpośrednio z neutralnym przewodem, znajduje się między nimi kondensator i zacisk U2. To właśnie to połączenie odpowiada za powstanie wymaganego przesunięcia fazowego.
Przed podłączeniem przewodu fazowego warto upewnić się, że instalacja jest całkowicie wyłączona z prądu. Ważne jest także jednoznaczne rozpoznanie zacisków, na przykład poprzez pomiar rezystancji lub sprawdzenie dokumentacji silnika.
Choć pomylenie przewodu fazowego z neutralnym nie zniszczy silnika jednofazowego, może utrudnić późniejszą diagnostykę i zwiększyć ryzyko porażenia prądem podczas jego obsługi. Dlatego warto zwrócić szczególną uwagę na prawidłowe podłączenie.
W jaki sposób kondensator łączy uzwojenie pomocnicze z głównym?
Kondensator instaluje się szeregowo między zaciskiem U2 uzwojenia głównego a zaciskiem Z2 uzwojenia pomocniczego, tworząc w ten sposób połączenie pomiędzy końcami obu cewek. Dzięki temu prąd płynący przez uzwojenie pomocnicze oraz kondensator ulega przesunięciu fazowemu względem prądu w uzwojeniu głównym. To przesunięcie generuje wirujące pole magnetyczne, które jest kluczowe dla uruchomienia silnika.
Zaciski U1 oraz Z1, czyli początki obu uzwojeń, łączy się bezpośrednio ze sobą i z przewodem fazowym. W przypadku silników wyposażonych w dwa kondensatory:
- Kondensator rozruchowy podłącza się równolegle do kondensatora pracy,
- W obwód wprowadza się wyłącznik odśrodkowy, który odłącza kondensator rozruchowy po osiągnięciu odpowiedniej prędkości silnika.
Prace montażowe przy kondensatorze należy zawsze wykonywać przy wyłączonym zasilaniu. Nawet po wyłączeniu urządzenia, kondensator może nadal magazynować niebezpieczne napięcie, stanowiące zagrożenie dla osoby przeprowadzającej instalację.
Jak podłączyć silnik jednofazowy z kondensatorem na podstawie liczby przewodów?
Sposób podłączenia silnika jednofazowego z kondensatorem zależy od liczby przewodów wyprowadzonych ze skrzynki zaciskowej. Najczęściej spotyka się warianty z trzema, czterema lub sześcioma przewodami.
W modelach wyposażonych w trzy przewody kondensator jest zamontowany fabrycznie wewnątrz obudowy, więc zewnętrznie dostępne są jedynie przewody fazowy, neutralny oraz ochronny PE. W przypadku silników posiadających cztery przewody konieczne jest samodzielne dołączenie kondensatora. Należy go połączyć między dwoma wskazanymi zaciskami uzwojeń, według schematu umieszczonego na obudowie lub zawartego w dokumentacji technicznej.
Silniki z sześcioma przewodami wyróżniają się tym, że oba końce każdego z dwóch uzwojeń są wyprowadzone oddzielnie. Takie rozwiązanie pozwala nie tylko na podłączenie kondensatora, ale też umożliwia zmianę kierunku obrotów czy dostosowanie urządzenia do dwóch różnych napięć zasilania. Zawsze przed podłączeniem należy precyzyjnie ustalić funkcję poszczególnych przewodów. Gdy na listwie zaciskowej brakuje oznaczeń, niezbędne jest zmierzenie rezystancji, by prawidłowo je zidentyfikować.
Jak podłączyć silnik jednofazowy za pomocą trzech przewodów?
Silnik wyposażony w trzy wyprowadzenia posiada kondensator zamontowany fabrycznie w jego obudowie. W efekcie na zewnątrz wystarczy podłączyć tylko przewody: fazowy, neutralny oraz ochronny PE, bez konieczności ingerencji w wewnętrzne połączenia uzwojeń. Takie rozwiązanie znacząco ułatwia montaż i jest charakterystyczne dla silników wykorzystywanych w pralek, pompach obiegowych, wentylatorach oraz małych sprężarkach. Producent dobiera odpowiednią pojemność kondensatora, dopasowaną do konkretnego zastosowania, eliminując potrzebę dodatkowych regulacji.
Przewody fazowy i neutralny podłącza się do oznaczonych zacisków na listwie przyłączeniowej, natomiast przewód ochronny PE łączy się zawsze z zaciskiem uziemiającym obudowę silnika, oznaczonym symbolem uziemienia. Zmiana kierunku obrotów w silniku z trzema przewodami zazwyczaj nie jest możliwa z zewnątrz, ponieważ uzwojenie pomocnicze wraz z kondensatorem są na stałe połączone wewnątrz obudowy, co uniemożliwia modyfikację ich połączeń. Przed przystąpieniem do podłączenia warto zweryfikować, czy parametry sieciowe, napięcie i częstotliwość, odpowiadają wartościom podanym na tabliczce znamionowej silnika.
Jak podłączyć silnik jednofazowy wykorzystujący cztery przewody?
Silnik z czterema wyprowadzeniami posiada oddzielne końcówki uzwojenia głównego (U1, U2) oraz pomocniczego (Z1, Z2). Kondensator montuje się zewnętrznie, na zewnątrz obudowy, i podłącza samodzielnie.
W standardowym połączeniu zaciski U1 i Z1 łączy się razem z przewodem fazowym, natomiast U2 jest podłączany do przewodu neutralnego. Kondensator instaluje się między U2 a Z2, co umożliwia właściwe przesunięcie fazowe w uzwojeniu pomocniczym.
Wielkość oraz napięcie kondensatora określa się na podstawie parametrów silnika zamieszczonych na tabliczce znamionowej lub stosując przybliżony przelicznik, który wynosi od 30 do 50 µF na każdy 1 kW mocy. Do obudowy silnika zawsze podłącza się przewód ochronny PE, niezależnie od tego, jak połączone są uzwojenia i kondensator.
Jeśli zachodzi potrzeba zmiany kierunku obrotów silnika z czterema wyprowadzeniami, wystarczy zamienić miejscami końcówki uzwojenia pomocniczego przy kondensatorze. Połączenia przewodu fazowego i neutralnego pozostają bez zmian.
Jak prawidłowo podłączyć silnik, z którego wychodzi sześć przewodów?
Silnik wyposażony w sześć wyprowadzonych przewodów umożliwia osobny dostęp do obu końców zarówno uzwojenia głównego, jak i pomocniczego. Dzięki temu nie tylko można podłączyć kondensator, lecz także łatwo zmienić kierunek obrotów lub dostosować urządzenie do dwóch różnych napięć zasilania.
Przed podłączeniem warto zmierzyć rezystancję, aby określić, które zaciski należą do uzwojenia głównego, cechuje je niższy opór, a które do pomocniczego, które wykazuje wartość wyższą. Ta procedura jest istotna, ponieważ przewody w silniku sześcioprzewodowym często nie są oznaczone przez producenta. Kondensator łączy się szeregowo z uzwojeniem pomocniczym, natomiast fazę i przewód neutralny doprowadza się do właściwych zacisków uzwojenia głównego, kierując się schematem zamieszczonym na tabliczce znamionowej lub w skrzynce przyłączeniowej.
Aby zmienić kierunek obrotów, wystarczy zamienić miejscami dwa końce uzwojenia pomocniczego przy kondensatorze, nie ingerując przy tym w uzwojenie główne. Ze względu na dużą liczbę możliwych kombinacji podłączeń przy sześcioprzewodowym silniku, konieczna jest szczególna ostrożność podczas montażu. Niezbędne jest także całkowite odłączenie zasilania w trakcie wykonywania tych operacji.
Jak zmienić kierunek obrotów silnika jednofazowego z kondensatorem?
Kierunek obrotów silnika jednofazowego z kondensatorem zmienia się poprzez zamianę miejscami dwóch końców uzwojenia pomocniczego, które są połączone z kondensatorem i uzwojeniem głównym. Nie wystarczy zamienić przewodu fazowego z neutralnym, gdyż w tego typu silnikach nie wpływa to na obrót wirnika.
W przypadku silników czteroprzewodowych i sześcioprzewodowych konieczny jest dostęp do obu końców uzwojenia pomocniczego, by móc je zamienić miejscami. Dlatego taka modyfikacja jest możliwa tylko wtedy, gdy oba wyprowadzenia znajdują się na zewnątrz obudowy.
Niektóre modele fabrycznie wyposażone są w przełącznik kierunku obrotów, który umożliwia zmianę obrotów (lewo-prawo) bez potrzeby przekładania przewodów na listwie zaciskowej. W silnikach trójprzewodowych, gdzie kondensator i uzwojenie pomocnicze są na stałe połączone wewnątrz obudowy, zazwyczaj nie da się zmienić kierunku obrotów z zewnątrz. Pamiętajmy, że każda zmiana połączeń powinna odbywać się przy silniku odłączonym od zasilania, a przed rozpoczęciem pracy należy upewnić się, że kondensator został rozładowany.
Jak zadbać o bezpieczeństwo podczas podłączania silnika?
Przed rozpoczęciem jakichkolwiek prac związanych z podłączeniem silnika jednofazowego konieczne jest całkowite odcięcie zasilania od źródła, na przykład przez wyłączenie odpowiedniego wyłącznika lub wyjęcie bezpiecznika. Dopiero po sprawdzeniu braku napięcia za pomocą miernika można bezpiecznie przystąpić do działań przy zaciskach.
Warto pamiętać, że kondensator może nadal utrzymywać niebezpieczne napięcie nawet po odłączeniu silnika od sieci. Dlatego przed dotknięciem jego zacisków należy go najpierw rozładować, na przykład przez zwarcie rezystorem rozładowczym lub wykorzystanie narzędzia z odpowiednią izolacją. Podłączaniem i pracami przy instalacjach elektrycznych, w tym montażem silników do stałej sieci, powinny zajmować się wyłącznie osoby posiadające kwalifikacje SEP w zakresie eksploatacji. Nie jest to zadanie dla tych, którzy jedynie łączą silnik z gniazdem za pomocą przenośnego przewodu.
Obudowa silnika powinna być zawsze podłączona do przewodu ochronnego PE, który zabezpiecza użytkownika przed ryzykiem porażenia prądem w przypadku uszkodzenia izolacji uzwojeń. Dodatkowo, warto zabezpieczyć silnik wyłącznikiem nadprądowym lub silnikowym, dobranym odpowiednio do wartości prądu znamionowego widniejącego na tabliczce znamionowej. Dobrze jest również zastosować wyłącznik różnicowoprądowy, który podnosi bezpieczeństwo całej instalacji.
Dlaczego ważne jest podłączenie przewodu ochronnego do zacisku PE?
Przewód ochronny PE pełni kluczową rolę, łącząc metalową obudowę silnika z uziemieniem w instalacji. Dzięki niemu, gdy izolacja uzwojenia ulegnie uszkodzeniu i na obudowie pojawi się niebezpieczne napięcie, zabezpieczenie, takie jak wyłącznik różnicowoprądowy czy nadprądowy, zadziała błyskawicznie. To skutecznie chroni przed ryzykiem pozostawienia obudowy pod napięciem.
Brak odpowiedniego podłączenia przewodu PE stwarza poważne zagrożenie porażenia elektrycznego. Jeśli izolacja zostanie uszkodzona, osoba dotykająca obudowy może nieświadomie stać się przewodnikiem prądu do ziemi, co jest niezwykle niebezpieczne.
W skrzynce przyłączeniowej silnika zacisk PE oznaczony jest symbolem uziemienia i powinien być podłączony specjalnym przewodem ochronnym, oddzielnym od przewodów fazowego oraz neutralnego. Taka separacja jest konieczna, by zapewnić prawidłową ochronę.
Podczas odbioru instalacji elektrycznej zawsze sprawdza się:
- Poprawność połączeń ochronnych,
- Skuteczność samoczynnego wyłączenia zasilania,
- Wykonując odpowiednie pomiary zgodne z wymogami ochrony przeciwporażeniowej.
Tego rodzaju kontrole gwarantują bezpieczeństwo użytkowników.Niepodłączony przewód PE to jeden z najczęściej popełnianych błędów montażowych, który może prowadzić do poważnych wypadków podczas obsługi silników elektrycznych. Dlatego właściwe wykonanie tego połączenia jest tak istotne dla bezpieczeństwa.
Jak zabezpieczyć silnik jednofazowy wyłącznikiem trójfazowym silnikowym?
Trójbiegunowy (trójfazowy) wyłącznik silnikowy może posłużyć do ochrony silnika jednofazowego pod warunkiem, że przez wszystkie trzy tory łącznika będzie płynął prąd, a nie tylko przez jeden lub dwa. W praktyce przewód fazowy podłącza się do pierwszego zacisku wejściowego, natomiast przewód neutralny trafia na trzeci zacisk. Wyjście z pierwszego toru łączy się z wejściem drugiego za pomocą zworki, co powoduje, że prąd fazowy przepływa przez dwa szeregowo połączone tory, zaś prąd neutralny przez trzeci. Następnie oba wyjścia drugiego i trzeciego bieguna podłącza się do silnika.
Nastawę prądową dobiera się zgodnie z wartością prądu znamionowego silnika, widniejącą na jego tabliczce informacyjnej. Nie wolno jej przekraczać, ponieważ grozi to utratą skutecznej ochrony urządzenia. Przy zabezpieczaniu silników jednofazowych optymalne są wyłączniki o charakterystyce C lub D, gdyż charakterystyka B reaguje zbyt szybko na wysoki prąd rozruchowy typowy dla silników indukcyjnych.Warto pamiętać, że układ zacisków wejściowych i wyjściowych może się różnić w zależności od producenta. Dlatego przed podłączeniem konieczne jest dokładne zapoznanie się ze schematem konkretnego modelu, aby uniknąć pomyłek przy wyborze torów.
Jakie są najczęstsze awarie silników jednofazowych z kondensatorem?
Jednym z najpowszechniejszych problemów w silnikach jednofazowych z kondensatorem jest awaria samego kondensatora. Może ona objawiać się utratą pojemności, zwarciem wewnętrznym lub widocznym spuchnięciem obudowy. Taka usterka często powoduje głośne buczenie silnika oraz uniemożliwia jego rozruch pod obciążeniem.
Innym częstym defektem bywa przepalenie uzwojenia pomocniczego. Zazwyczaj zdarza się to, gdy kondensator rozruchowy nie zostaje odłączony po uruchomieniu, co może być skutkiem zacięcia wyłącznika odśrodkowego, przez co kondensator pracuje zbyt długo pod prądem.
Zużyte łożyska również dają o sobie znać, słychać wtedy głośną pracę silnika, a na wale pojawia się wyczuwalny luz. Wraz z tym rośnie pobór prądu, co z czasem może prowadzić do zatarcia wirnika.
Należy też zwrócić uwagę na właściwy dobór pojemności kondensatora. Jeśli jest zbyt mała, moment rozruchowy będzie słaby, a silnik zacznie buczeć. Natomiast zbyt duża pojemność skutkuje przegrzewaniem się uzwojeń i szybkim zużyciem izolacji.
Typowymi symptomami awarii są także częste wyzwalanie zabezpieczeń nadprądowych oraz charakterystyczny zapach spalenizny. W takich przypadkach należy niezwłocznie odłączyć urządzenie od zasilania i skontrolować kondensator wraz z uzwojeniami.
