Obsypnik do ziemniaków własnej roboty zbudujesz z blachy S235 o grubości 3-5 mm oraz kształtowników stalowych, wydając na to 150-350 zł. To znacznie taniej niż kupno gotowego, seryjnego urządzenia. Rama wykonana jest z profili 40×40×4 mm, odkładnice mają kąt wyprofilowania 90-120°, a radło penetruje glebę na głębokość 8-12 cm, to podstawa trwałej konstrukcji. Rozstaw odkładnic można regulować między 62,5 a 75 cm, dostosowując go do rozstawu rzędów. Kąt nachylenia odkładnic (25-45°) dopasujesz do etapu wzrostu roślin. Ponadto własne narzędzie łatwo zamocujesz do traktorka jednoosiowego i zmodyfikujesz je pod każdy rodzaj gleby.

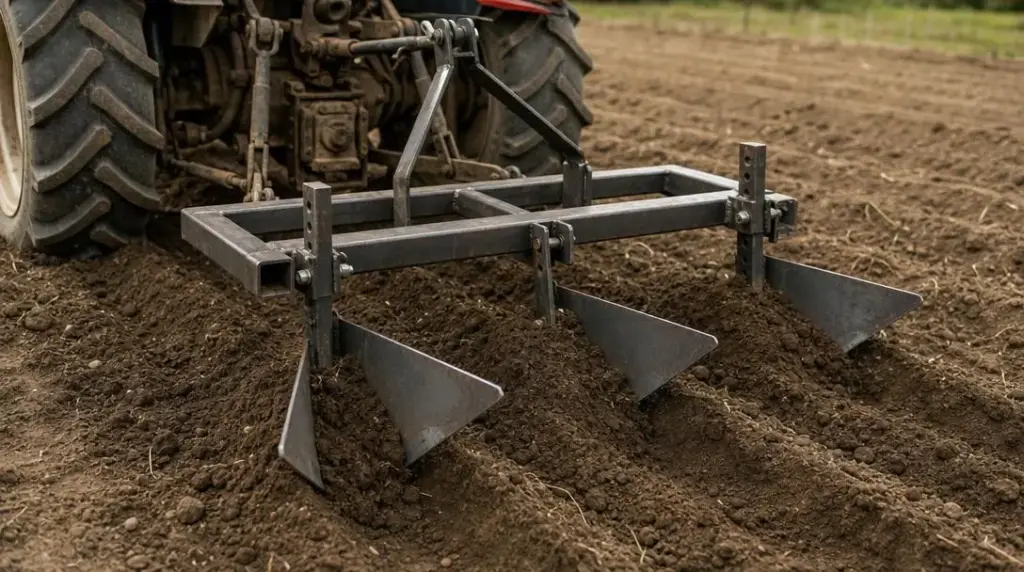

Jak zrobić obsypnik do ziemniaków własnej roboty?
Obsypnik do ziemniaków, wykonany własnoręcznie z dostępnych materiałów stalowych, można zbudować przy niewielkich nakładach finansowych. Fundamentem całej konstrukcji jest rama z profili stalowych o wymiarach 40x40x4 mm lub 50x50x4 mm, do której przymocowane są słupice z radłami do obsypywania ziemniaków. Istotnym elementem są odkładnice zrobione z blachy stalowej S235 o grubości 3-4 mm, odpowiednio wyprofilowane pod kątem gwarantującym równomierne rozłożenie ziemniaków podczas obsypywania.
Całość można łatwo dopasować do traktorka jednoosiowego, korzystając z typowego łącznika prostego lub sworzniowego. Dzięki takiej konstrukcji możliwe jest również precyzyjne ustawienie rozstawu radłów zgodnie z własnym rozstawem rzędów, zwykle od 62,5 do 75 cm. To duży plus, ponieważ seryjne urządzenia zwykle nie zapewniają takiej elastyczności.
Gdzie znaleźć darmowe schematy obsypnika do ziemniaków?
Najłatwiej znajdziesz darmowe schematy obsypnika do ziemniaków własnej konstrukcji na rolniczych kanałach YouTube. Wiele materiałów filmowych prowadzi krok po kroku przez proces budowy, często prezentując wymiary bezpośrednio na nagraniu lub w jego opisie.
Kolejnym skarbem wiedzy są fora internetowe skupiające entuzjastów rolniczego majsterkowania. Tam użytkownicy dzielą się zarówno rysunkami technicznymi, jak i gotowymi plikami CAD w formatach DXF czy PDF.
Nie zapomnij też o lokalnych kołach gospodyń lub kółkach rolniczych, gdzie doświadczeni rolnicy chętnie udostępniają swoje ręcznie sporządzone schematy, sprawdzone przez lata praktyki.
Jeśli zdecydujesz się samodzielnie wykonać rysunek, zwróć uwagę na
- Dokładne odwzorowanie przekroju poprzecznego istniejącej redlicy,
- Uwzględnienie kąta rozwarcia odkładnic, zwykle między 90 a 120 stopni,
- Dopasowanie szerokości roboczej do specyfiki swojej uprawy.
Czy lepiej zrobić obsypnik jednorzędowy czy dwurzędowy?
Obsypnik jednorzędowy świetnie sprawdzi się na niewielkich działkach do 20-30 arów, gdzie kluczowa jest zwrotność między grządkami oraz praca z traktorkiem jednoosiowym o mocy poniżej 6 KM. Z kolei obsypnik dwurzędowy pozwala na jednoczesną obsługę dwóch rzędów ziemniaków podczas jednego przejazdu. Dzięki temu czas pracy na hektarze zostaje zredukowany niemal o połowę, choć potrzebny jest do tego cięższy ciągnik z rozstawem kół minimum 120 cm.
W praktyce wykonanie jednorzędówki jest prostsze, wymaga tylko spawania dwóch odkładnic zamiast czterech oraz ma mniej skomplikowaną konstrukcję ramy. Natomiast inwestycja w dwurzędówkę opłaca się szczególnie przy powierzchniach przekraczających pół hektara. Oszczędność czasu i wysiłku podczas sezonu szybko rekompensuje nieco wyższe koszty jej wykonania.
Jakie są optymalne wymiary i waga ręcznego obsypnika?
Ręczny obsypnik do ciągnika jednoosiowego powinien umożliwiać regulację szerokości roboczej odkładnicy między 34 a 45 cm. Pozwala to na formowanie redlin o wysokości od 18 do 24 cm. Waga całego narzędzia powinna mieścić się w przedziale od 8 do 15 kg, zbyt lekki sprzęt może powodować utratę przyczepności traktorka i wyślizgiwanie się z bruzdy, natomiast cięższy znacznie utrudnia montaż oraz transport.
Głębokość pracy radła warto regulować między 8 a 15 cm, co najczęściej realizuje się za pomocą kółka oporowego lub śruby na słupicy. Długość ramy nośnej obsypnika jednorzędowego zwykle wynosi 60-80 cm, co gwarantuje stabilność podczas pracy oraz zachowanie odpowiedniej odległości od obudowy koła traktora.
| Temat | Najważniejsze informacje |
|---|---|
| Materiały i konstrukcja | Rama z profili stalowych 40x40x4 mm lub 50x50x4 mm, słupice z radłami, odkładnice z blachy S235 o grubości 3-4 mm. Rama nośna i słupice z zamkniętych kształtowników kwadratowych/prostokątnych o grubości 4-5 mm. Połączenia spawane elektrodą lub MIG/MAG. |
| Dopasowanie do traktorka | Łącznik prosty lub sworzniowy, możliwość precyzyjnego ustawienia rozstawu radłów od 62,5 do 75 cm, ramka powinna mieć środek ciężkości blisko osi napędowej traktora. |
| Koszt wykonania | Materiały kosztują około 150-350 zł. Rama z profili 40x40x4 mm kosztuje 30-60 zł, blacha S235 4 mm na odkładnice i radła 20-40 zł, śruby, nakrętki i elementy mocujące 30-60 zł. Fabryczny obsypnik kosztuje 250-400 zł. |
| Montaż | Obsypnik montuje się do ciągnika jednoosiowego na standardowej ramce i łączniku (średnica sworzni 19-25 mm). Śruby mocujące dokręcać momentem 40-50 Nm, zabezpieczyć sworzeń zawleczką. Możliwość regulacji wysokości mocowania przez otwory w ramieniu łącznika. |
| Ustawienie przed pracą | Stabilne, równe podłoże, odkładnice równo względem osi ciągnika, radło poziomo, głębokość robocza 8-12 cm regulowana kółkiem oporowym lub sworzniem. Odkładnice wystają 15-18 cm poza oś rzędu, dostosowanie kąta i głębokości po 5-10 m pracy. |
| Obsypywanie ręczne | Używa się motyczki-obsypnicy lub obsypnika kołowego, przesuwa wzdłuż rzędów lekko pochylając się ku łodygom. Najlepiej na glebie umiarkowanie wilgotnej; nacisk na uchwyty 15-25 N. Dwa etapy obsypywania: przy 15-20 cm wysokości łodyg oraz po 2-3 tygodniach na wysokość redliny 20-25 cm. |
| Funkcja domowej samoróbki | Spełnia te same zadania co fabryczne, formuje redliny, zabezpiecza bulwy, ogranicza chwasty. Zalety to precyzyjne dopasowanie do rozstawu rzędów i profilu gleby, niższy koszt materiałów, łatwa modyfikacja, ostrzenie i wymiana części. |
Jakie materiały są zalecane do wykonania domowego obsypnika?
Do samodzielnej budowy obsypnika warto wybrać stal konstrukcyjną S235 lub wyższą, przykładowo S355, szczególnie w miejscach narażonych na intensywne ścieranie, jak radła czy boczne odkładnice. Rama nośna oraz słupice najczęściej robi się z zamkniętych kształtowników, kwadratowych albo prostokątnych, o grubości od 4 do 5 mm. Dzięki temu konstrukcja pozostaje solidna, ale nie staje się zbyt ciężka.
Boczne odkładnice, które kształtują redlinę, powinny być wykonane z blachy o minimalnej grubości 3 mm, a najlepiej 4 mm, ponieważ stale trą się o ziemię i kamienie, co wymaga trwałego materiału. Połączenia realizuje się poprzez spawanie elektrodą lub przy pomocy półautomatu MIG/MAG. Do regulowanych elementów słupic stosuje się .
Z jakiej blachy najlepiej zrobić radła do obsypnika?
Do wykonania radłów obsypnika najczęściej wykorzystuje się gorącowalcowaną blachę stalową gatunku S235JR o grubości 4-5 mm. Ten materiał gwarantuje odpowiednią sztywność podczas formowania i jest łatwo dostępny praktycznie w każdym centrum dystrybucji stali.
Z kolei blacha nierdzewna, na przykład typu , wyróżnia się większą wytrzymałością oraz zmniejszoną przyczepnością do wilgotnej ziemi. Niestety, jej cena jest trzy- lub czterokrotnie wyższa, a do tego spawanie ręczną elektrodą wymaga specjalistycznych materiałów, co może komplikować cały proces.
Jako alternatywę warto rozważyć blachę Hardox 400 lub Hardox 450 o grubości 3 mm. Charakteryzuje się ona znacznie lepszą odpornością na ścieranie niż S235, a jednocześnie dzięki cieńszemu profilowi waży podobnie.
Krawędź robocza radła powinna być szlifowana pod kątem 25-30° i dodatkowo hartowana lub napoinowana węglikiem wolframu. Ten zabieg jest szczególnie istotny, gdy gleba zawiera żwir lub kamienie, ponieważ zwiększa żywotność narzędzia.
Jak prawidłowo wyprofilować odkładnice w samoróbce?
Odkładnice w własnoręcznie wykonanym obsypniku należy ukształtować tak, aby gleba swobodnie spływała po ich powierzchni i opadała na łodygę ziemniaka. Powinno to przebiegać bez skoków czy zablokowań,optymalny rozstaw między odkładnicami wynosi od 90 do 120°.
Krzywiznę profilu można odtworzyć na podstawie gotowej, fabrycznej redlicy. Wystarczy przyłożyć do jej zewnętrznej powierzchni kawałek drutu lub elastyczną miarkę, a następnie przenieść kontur na papier.
Podczas zimnego gięcia blachy o grubości 4 mm trzeba uwzględnić zjawisko sprężynowania materiału. Należy wyginać ją o około 5-8° więcej niż zakładany kąt, aby po zwolnieniu nacisku blacha wróciła do pożądanego kształtu. Spawy łączące odkładnicę ze słupicą wykonuje się od strony wewnętrznej, a następnie szlifuje do gładkości. W ten sposób eliminujemy miejsca, gdzie mogłaby gromadzić się ziemia.
Dlaczego ważne jest użycie stali odpornej na korozję i uszkodzenia mechaniczne?
Stal odporna na korozję i uszkodzenia mechaniczne jest niezbędna w obsypniku. To narzędzie musi funkcjonować w trudnych warunkach, często zanurzone w wilgotnej glebie, mające kontakt z nawozami mineralnymi i organicznymi, a pomiędzy sezonami pozostaje na zewnątrz.
Standardowa stal S235 bez odpowiedniej ochrony zaraz po jednym sezonie użytkowania zaczyna rdzewieć. Taki proces osłabia przekrój nośnych elementów i odkładnic, co znacząco skraca żywotność całego sprzętu. Zabezpieczenie antykorozyjne powinno obejmować minimum dwukrotne gruntowanie oraz malowanie farbami odpornymi na ścieranie. Dla ramy dobrze sprawdza się też cynkowanie ogniowe, które dodatkowo zwiększa odporność na rdzę.
Elementy robocze, takie jak radła czy krawędzie odkładnic, warto wykonać z Hardoxu lub specjalnych blach o zwiększonej wytrzymałości. Materiały te charakteryzują się wolniejszym ścieraniem, co redukuje potrzebę częstych napraw i regeneracji.
Ile kosztuje budowa obsypnika do ziemniaków we własnym zakresie?
Budowa jednorzędowego obsypnika do ciągnika jednoosiowego wymaga przede wszystkim stali oraz elektrod spawalniczych. Całkowity koszt użytych materiałów zwykle mieści się w przedziale 150-350 zł. Na ramę złożoną z kształtowników stalowych 40x40x4 mm (waga około 5-8 kg) trzeba przeznaczyć około 30-60 zł. Do tego dochodzi blacha S235 o grubości 4 mm, która posłuży na odkładnice i radła, jej waga wynosi około 3-5 kg, a cena to dodatkowe 20-40 zł.
Elementy takie jak:
- Śruby,
- Nakrętki,
- Sworzeń mocujący,
- Kółko oporowe
To wydatek rzędu 30-60 zł, a wszystkie te części z łatwością kupisz w sklepie rolniczym lub hurtowni złączek. Dla porównania, nowy, regulowany obsypnik do ciągnika jednoosiowego kosztuje w sklepie od 250 do 400 zł, więc samodzielna produkcja pozwala zaoszczędzić niewiele. Największą korzyścią własnoręcznego wykonania jest możliwość idealnego dopasowania wymiarów urządzenia do rozstawu rzędów, traktorka oraz indywidualnych potrzeb.
Jak zamocować domowy obsypnik do traktorka jednoosiowego?
Domowy obsypnik montuje się do ciągnika jednoosiowego za pomocą standardowej ramki nośnej, wykorzystując łącznik prosty lub sworzniowy. Większość jednoosiowych traktorków wyposażona jest w uniwersalny uchwyt skrzynkowy lub sworznie o średnicy od 19 do 25 mm.
Ramka obsypnika powinna być tak zaprojektowana, aby jej środek ciężkości znajdował się możliwie blisko osi napędowej ciągnika. Jeśli rama zostanie umieszczona zbyt daleko z tyłu, prowadnice kierownicze mogą się unosić, co prowadzi do problemów ze sterowaniem.
Przed pierwszym wyjazdem na pole koniecznie sprawdź, czy śruby mocujące są dokręcone momentem wynoszącym przynajmniej 40-50 Nm oraz czy sworzeń został zabezpieczony zawleczką. W przypadku własnoręcznie wykonanych modeli warto wprowadzić regulację wysokości mocowania, na przykład poprzez zastosowanie dwóch lub trzech otworów w ramieniu łącznika. Pozwala to na szybkie dopasowanie głębokości roboczej bez potrzeby używania narzędzi.
Jak ustawić obsypnik do ziemniaków przed pracą na polu?
Przed rozpoczęciem pracy obsypnik ustaw na stabilnym i równym podłożu. Upewnij się, że odkładnice są równo rozmieszczone względem osi ciągnika, a radło leży poziomo, bez zbędnych przechyłów na boki. Głębokość robocza reguluje się poprzez kółko oporowe lub sworzeń w słupicy. Radło powinno sięgać w głąb ziemi na 8-12 cm, jednocześnie nie powodując zbyt dużego przesuwania gleby na boki.
Rozstawienie odkładnic dopasowuje się do szerokości rzędu ziemniaków. Przykładowo, przy szerokości 75 cm każda odkładnica powinna wystawać około 15-18 cm poza oś rzędu. Po przejechaniu pierwszych 5-10 metrów zatrzymaj ciągnik i sprawdź, jak uformowała się redlina. Jeśli zajdzie taka potrzeba, dostosuj kąt oraz głębokość pracy urządzenia.
Jak ustawić kąt nachylenia w obsypniku do ziemniaków?
Kąt nachylenia odkładnic obsypnika ma znaczący wpływ na ilość ziemi rzucanej na łodygę oraz formę powstającej redliny. Przy ustawieniu około 25-30° od pionu odkładnica skupia pracę, dzięki czemu redlina jest niska i zwarta. To optymalne rozwiązanie podczas pierwszego obsypania, gdy rośliny osiągają około 10-15 cm wysokości.
Gdy natomiast kąt wzrasta do 35-45°, ziemia rozrzucana jest na większą szerokość i tworzy wyższą, luźniejszą redlinę, doskonałą przy drugim obsypaniu.
Najłatwiej zmodyfikować kąt w samodzielnie zbudowanym urządzeniu przez:
- Przesunięcie odkładnicy wzdłuż owalu,
- Wywiercenie kolejnych otworów montażowych co 5°,
Jaki rozstaw redlin ustawić przy obsypywaniu ziemniaków?
Rozstaw redlin podczas obsypywania ziemniaków jest ściśle związany z szerokością rzędów, którą zastosowano przy sadzeniu. W Polsce najczęściej spotykane odstępy to 62,5 cm lub 75 cm, a wybór zależy od odmiany ziemniaka oraz rodzaju gleby.
Gdy rozstaw wynosi 75 cm, obsypnik powinien przesuwać się precyzyjnie wzdłuż osi rzędu. Odkładnice sięgają wtedy na około 30-35 cm po obu stronach, dzięki czemu powstaje redlina o szerokości podstawy od 60 do 70 cm.
W przypadku własnoręcznie wykonanych maszyn do obsypywania, rozstaw można regulować za pomocą:
- Przesuwania głowicy na ramie,
- Poluzowywania śrub bocznych,
- Uwzględnienia możliwości regulacji już podczas projektowania ramy, z dwoma lub trzema popularnymi rozstawami.
Zbyt wąska redlina powoduje, że bulwy są zbyt płytko pod powierzchnią ziemi, co zwiększa ryzyko zazieleniania się ziemniaków. Natomiast zbyt szeroka redlina prowadzi do nieefektywnego wykorzystania ziemi i nieformowania odpowiedniego kopca.
Jak prawidłowo ręcznie obsypać ziemniaki własnym narzędziem?
Ręczne obsypywanie ziemniaków przeprowadza się za pomocą specjalistycznego narzędzia, takiego jak motyczka-obsypnica lub obsypnik kołowy. Narzędzie przesuwa się wzdłuż rzędu, lekko pochylając w kierunku łodyg, aby dokładnie przysypać ziemię.
Ta metoda najlepiej sprawdza się na glebie o umiarkowanej wilgotności:
- Zbyt sucha ziemia tworzy grudki, które nie przylegają do roślin,
- Natomiast nadmierna wilgoć powoduje, że narzędzie się zlepia i trudniej je prowadzić.
W przypadku obsypnika kołowego należy wywierać nacisk na uchwyty o sile około 15-25 N. Zbyt mocne dociskanie może spowodować zbyt głębokie zagłębianie się koła, co z kolei może uszkodzić korzenie roślin.
Obsypywanie wykonuje się w dwóch etapach:
- Pierwsze obsypywanie, gdy łodygi osiągną 15-20 cm wysokości, przysypując ziemię do połowy ich aktualnej długości,
- Drugie po 2-3 tygodniach, kiedy formuje się ostateczną redlinę o wysokości 20-25 cm.
Jaką funkcję pełni domowa samoróbka względem tradycyjnych obsypników?
Domowa samoróbka obsypnika spełnia te same podstawowe zadania co fabryczne urządzenie, formuje redliny, zabezpiecza bulwy przed zazielenianiem oraz ogranicza rozwój chwastów. Jednak wyróżnia ją kilka istotnych atutów, wynikających z możliwości dokładnego dopasowania do indywidualnych potrzeb. Standardowe obsypniki produkowane seryjnie mają określone szerokości robocze, które często nie odpowiadają rozstawowi rzędów na konkretnym polu. Własnoręcznie wykonane urządzenie pozwala precyzyjnie ustawić rozstaw odkładnic co do centymetra oraz dostosować profil redlicy do specyfiki gleby, czy to piaszczystej, gliniastej, czy kamienistej.
Niższy koszt materiałów to dodatkowy atut. Najważniejszą zaletą pozostaje jednak elastyczność: samodzielnie zrobione narzędzie można szybko przerobić, naostrzyć stępione krawędzie czy wymienić uszkodzone elementy, bez konieczności oczekiwania na części zamienne.
