Domową wialnię do zboża wykonuje się z korpusu blaszanego lub sklejkowego osadzonego na spawanej ramie z kątownika stalowego. Napęd stanowi silnik elektryczny o mocy 250-800 W (najczęściej 370-750 W przy 1400 obr./min), który napędza wentylator z koła rowerowego o rozmiarze 24-28 cali. Wialnia wyposażona jest w wymienne sita o różnych wielkościach oczek, dopasowane do konkretnego gatunku zboża. Ruch sit zapewnia mimośród sprzężony z tym samym wałkiem. Siłę nadmuchu reguluje się za pomocą przepustnic, co umożliwia skuteczne oddzielenie plew i chwastów bez strat wartościowego ziarna. Koszt budowy sprzętu nie jest dokładnie udokumentowany i w dużej mierze zależy od udziału części pochodzących z odzysku.

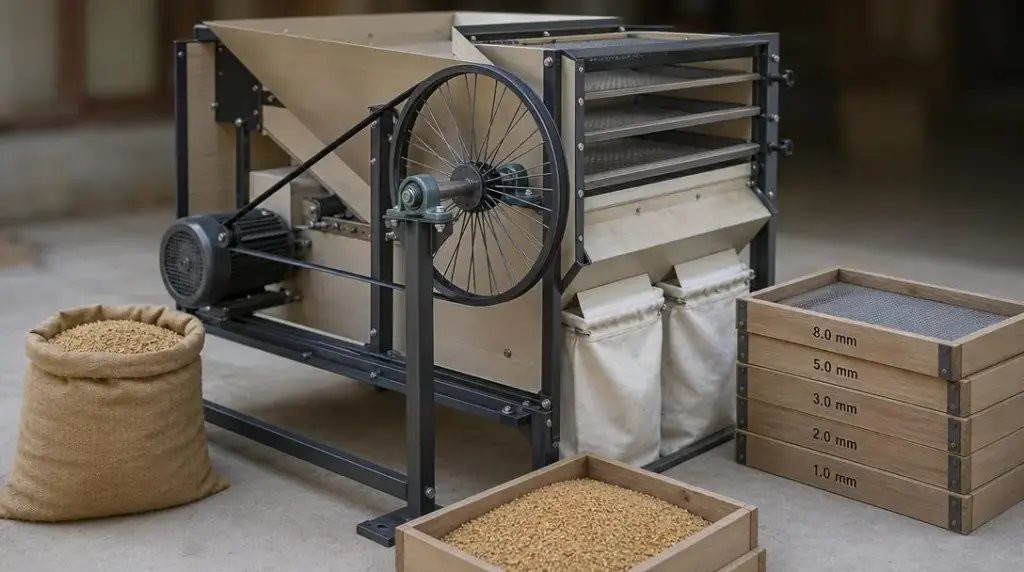

Jakie podzespoły materiałowe są potrzebne do konstrukcji domowej maszyny czyszczącej?
Domowa wialnia do zboża składa się z kilku kluczowych elementów:
- Solidnej konstrukcji nośnej,
- Napędowo-wentylacyjnego zespołu,
- Zestawu sit.
Korpus oraz lejek zasypowy wykonuje się najczęściej z blachy stalowej lub wodoodpornej sklejki, ponieważ oba materiały łatwo poddają się obróbce przy użyciu podstawowych narzędzi warsztatowych. Rama nośna powstaje poprzez spawanie kątowników lub profili stalowych, co gwarantuje wytrzymałość na ciężar silnika, wentylatora oraz drgań sit bez ryzyka odkształceń. Napęd zapewnia silnik elektryczny, który poprzez pasy klinowe przenosi ruch na wentylator. Ten ostatni najczęściej przypomina swoje rowerowe koło i jest zamontowany na wałku z łożyskami tocznymi.
Zestaw sit dobiera się według wielkości oczek, dopasowując go do konkretnego rodzaju zboża. Umieszcza się je w wysuwanych ramkach, co znacząco ułatwia wymianę i konserwację.
Dodatkowo niezbędne są elementy montażowe oraz pojemniki do zbierania przesianego ziarna.
- Śruby, nakrętki oraz gumowe uszczelki,
- Worki lub skrzynie służące do zbierania przesianego ziarna spod sit.
Skąd pobierać zweryfikowane schematy uwzględniające precyzyjne wymiary techniczne sprzętu?
Najpewniejsze wymiary można znaleźć w instrukcjach technicznych oryginalnie produkowanych wialni. Choć niektóre modele mają starszą konstrukcję, to zawarte w nich szczegółowe schematy korpusu, sit i mechanizmu napędowego są bardzo precyzyjne.
Cenną wiedzę dostarczają również fora branżowe związane z budową i rolnictwem, gdzie użytkownicy dzielą się swoimi pomiarami oraz uwagami po nieudanych próbach. Dzięki temu można uniknąć tych samych pomyłek. Szukaj szczegółowych opisów z wyraźnie podanymi wymiarami rur, kątowników oraz sit, zamiast ogólnych, poglądowych rysunków. To one pozwalają wiernie odtworzyć proporcje urządzenia. Przed zaakceptowaniem podanych wymiarów warto zweryfikować je w co najmniej dwóch różnych źródłach, gdyż projekty amatorskie często różnią się nawet o kilkanaście centymetrów. Filmy instruktażowe, które przedstawiają krok po kroku montaż, bywają pomocne pod względem wizualnym, niemniej zazwyczaj nie zawierają dokładnych danych liczbowych, dlatego warto traktować je jako uzupełnienie, a nie podstawę pomiarów.
Jaki rotacyjny silnik elektryczny zapewnia bezawaryjną pracę systemu przepływowego?
Do napędu wentylatora najczęściej wykorzystuje się silniki elektryczne o mocy w zakresie od około 250 W do 800 W (0,8 kW). W praktyce najlepiej sprawdzają się jednostki o mocy 370-750 W, które pracują z prędkością około 1400 obrotów na minutę. Silniki o mocy poniżej 200 W często nie są wystarczająco wydajne, by utrzymać stabilny przepływ powietrza pod obciążeniem, co może spowolnić lub całkowicie zatrzymać proces czyszczenia.
Doskonałym wyborem są silniki pochodzące ze starych pralek automatycznych, mają odpowiednią moc i są przystosowane do pracy ciągłej bez ryzyka przegrzania. Z kolei modele o mocy powyżej 800 W wymagają zastosowania większej redukcji przełożenia pasowego, ponieważ przy zbyt dużych obrotach wentylator może wywiewać nie tylko plewy, ale również dobre ziarno. Regulacja prędkości obrotowej odbywa się poprzez dobór odpowiedniej średnicy kół pasowych pomiędzy silnikiem a osią wentylatora, co w warunkach warsztatowych okazuje się prostszym i bardziej niezawodnym rozwiązaniem niż elektroniczne sterowanie.
Jak zintegrować solidny wentylator zdolny popychać silne prądy powietrza z resztą maszyny?
Najprostsze i sprawdzone rozwiązanie to zastosowanie koła rowerowego o średnicy od 24 do 28 cali (60,96-71,12 cm) jako podstawy wentylatora promieniowego. Do takiego koła przymocowuje się łopatki, które kierują powietrze na boki obudowy.
Koło montuje się na wałku, który wspierają dwa łożyska toczne, co pozwala mu obracać się płynnie, nawet pod obciążeniem z pasa napędowego. Napęd przenoszony jest z silnika na koło pasowe zamocowane na tym samym wałku przy pomocy pasa klinowego. Prędkość obrotowa wentylatora zależy od proporcji średnic obu kół.
Obudowa wentylatora jest wykonana ze stali, zwykle przez spawanie lub skręcanie blachy. Ma za zadanie szczelnie otoczyć koło i skierować powietrze ku zwężającemu się kanałowi wylotowemu. Zbyt luźne zamocowanie obudowy może powodować wibracje i obniżenie ciągu. Z tego powodu elementy mocujące dokręca się dopiero po upewnieniu się, że koło nie ociera się o ścianki podczas obrotu.
| Temat | Najważniejsze informacje |
|---|---|
| Podzespoły materiałowe do domowej maszyny czyszczącej |
Solidna konstrukcja nośna (rama z kątowników lub profili stalowych), napęd (silnik elektryczny z pasami klinowymi i wentylatorem na łożyskach), zestaw sit o różnych oczkach w wysuwanych ramkach; korpus i lejek z blachy lub wodoodpornej sklejki; elementy montażowe: śruby, nakrętki, gumowe uszczelki; pojemniki (worki lub skrzynie) do zbioru przesianego ziarna. |
| Proporcjonalna zewnętrzna architektura i pozycjonowanie korpusu |
Układ w formie pionowej wieży z lejkiem zasypowym na górze, drgającymi sitami pod nim oraz wentylatorem z boku lub tyłu; korpus na stelażu z nogami lub kółkami; wyloty sit na wygodnej wysokości do ustawienia worka; silnik nisko przy podstawie dla stabilności; panel sterowania z przodu z dźwignią i pokrętłem do regulacji. |
| Obrys wewnętrzny i wytrząsarki sit |
Komplet sit w ruchomej ramce zawieszonej na wychylnych podporach lub elastycznych listwach dla niezależnych drgań; sita warstwowe, górne z większymi oczkami zatrzymują większe zanieczyszczenia, dolne drobne; ruch wytrząsający realizowany przez mimośród na wałku napędowym połączony z ramką; prześwit wokół ramki zapobiega ocieraniu się o obudowę; osobne leje zbiorcze pod każdym sitem do segregacji ziarna i odpadów. |
| Modelowanie przepustowych zasieków |
Zasieki z regulowanymi przegrodami w kanale powietrznym zwiększają opór przepływu powietrza, zwalniając wiatr przed strefą opadania wartościowego ziarna; regulacja przez zasuwy lub przepustnice pozwala na korektę bez zmiany obrotów wentylatora; odpowiednie ustawienie minimalizuje straty ziarna i optymalizuje wydajność; ustala się metodą prób obserwując skład odpadu. |
| Warunkowanie i napęd w modernizacji vs budowie nowej wialni |
Wybór między modernizacją a nową konstrukcją zależy od stanu ramy, sit i mechanizmu wytrząsającego; często ekonomiczne jest dołożenie napędu elektrycznego do istniejącej konstrukcji; ważna dostępność części zamiennych, planowana wydajność, czas i umiejętności; modernizacja wymaga prac ślusarskich i spawalniczych, nowa wialnia, projektowania proporcji; często kompromis: stary korpus i sita z silnikiem elektrycznym i przekładnią pasową. |
| Ewolucja oddzielania pyłu i osypu |
Oddzielanie pyłu i osypu coraz częściej na zasadzie cyklonu wymuszającego ruch wirowy, cięższe cząstki opadają, pył unosi się i usuwany jest osobnym kanałem; w amatorskich urządzeniach stosuje się perforowany obracający się bęben usuwający większe zanieczyszczenia, cyklon dopracowuje separację pyłu; oba systemy łączą się dla lepszego efektu i zmniejszenia zapylenia oraz zużycia części; w prostych konstrukcjach zazwyczaj stosowany jest prosty kanał pyłowy, bardziej zaawansowane systemy dla wyższej wydajności. |
Jak ułożyć proporcjonalną zewnętrzną architekturę pozycjonując wstawiony korpus ułatwiający obsługę?
Sprawdzony układ zewnętrzny wialni ma postać pionowej wieży. Na jej szczycie znajduje się lej zasypowy, pod którym zamontowane są drgające sita, a wentylator, umieszczony z boku lub z tyłu, kieruje strumień powietrza przez spadające ziarno. Korpus opiera się na stelażu złożonym z nóg lub kółek transportowych. Wyloty sit umieszcza się na takiej wysokości, by wygodnie można było ustawić worek lub skrzynię bez konieczności schylania się. Silnik znajduje się nisko, blisko podstawy ramy, co obniża środek ciężkości maszyny i minimalizuje drgania podczas pracy.
Panel sterowania jest wygodnie umieszczony z przodu, w zasięgu ręki operatora. Jest wyposażony w dźwignię do regulacji szczeliny zasuwy oraz pokrętło do kontrolowania przepływu powietrza. Dzięki temu jedna osoba może:
- Zasypywać ziarno,
- Kontrolować pracę sit,
- Dostosowywać siłę nadmuchu bez konieczności przemieszczania się wokół urządzenia.
Jaka wyzerowana na wygodę pionowa szerokość przeciwdziała utykaniu wiadra obijającego chwyt ładującego?
Szerokość górnej części leja zasypowego powinna być dostosowana do obwodu standardowego wiadra budowlanego. Pozwala to na swobodne przechylenie pojemnika i wsypanie ziarna bez obawy o zahaczenie o krawędzie.
Gdy otwór jest zbyt wąski, wiadro może ocierać się o ścianki leja, co nie tylko spowalnia zasypywanie, ale również zwiększa ryzyko rozsypania materiału obok maszyny. Wielkość leja zależy od pojemności wykorzystywanego wiadra, dlatego przed wycinaniem blachy warto sprawdzić dopasowanie, wykorzystując np. wzór z tektury lub sklejki. Ścianki leja zazwyczaj mają nachylenie, które zwęża się ku dołowi, co pozwala ziarnu swobodnie opadać grawitacyjnie do odpowiedniego kanału, eliminując miejsca, gdzie materiał mógłby się zatrzymywać. Nie ma ścisłych wytycznych dotyczących optymalnej szerokości leja, każda osoba budująca maszynę dobiera ją indywidualnie, uwzględniając specyfikę sprzętu, którym będzie pracować.
Jak wyznaczać wyregulowany odprowadzający tunel wiatru powstrzymującego brud przed utknięciem zablokowując przejazdy?
Kanał odprowadzający powietrze wraz z plewami powinien mieć kształt zwężającego się, gładkiego tunelu, pozbawionego ostrych zakrętów. Takie rozwiązanie zapobiega zatrzymywaniu się zanieczyszczeń wewnątrz. Przekrój kanału musi być odpowiednio szeroki, aby prędkość powietrza nie malała gwałtownie podczas przejścia z obudowy wentylatora do rury wylotowej. Spadek prędkości to główna przyczyna osadzania się pyłu i plew na ściankach.
Rury o okrągłym przekroju sprawdzają się lepiej niż prostokątne kanały blaszane, ponieważ brak w nich narożników sprzyjających gromadzeniu drobnych zanieczyszczeń. Wylot kanału powinien być skierowany na zewnątrz budynku lub do worka na odpady, co zapobiega powrotowi unoszącego się kurzu w stronę operatora i sit. Aby uniknąć stopniowego zwężania się przelotu przez nagromadzony kurz i resztki plew, warto regularnie czyścić wnętrze kanału, na przykład za pomocą szczotki z długim trzonkiem.
Czy niezniszczalna u trzymania oprawianych ciężarów nośnych i stabilnie przymocowująca stelaż uda skompletować opuszczając wiertła rozgrzanego topionego łącza obok prądownic spawalniczej?
Trwały stelaż nośny wialni powstaje dzięki spawaniu kątownika lub profilu zamkniętego, a nie tylko przez skręcanie ich śrubami. Takie spoiny lepiej radzą sobie z przenoszeniem drgań, które generuje pracujący silnik oraz wentylator.
Do łączenia elementów wystarczy podstawowa spawarka elektrodowa lub półautomat. Otwory montażowe pod łożyska i silnik wykonuje się dopiero po ostudzeniu i wyprostowaniu ram, co zapobiega wypaczeniu osi.
Do wykonania otworów pod śruby mocujące silnik i obudowę łożysk wykorzystuje się wiertło do metalu o właściwej średnicy. Dzięki temu po spawaniu możliwa jest precyzyjna regulacja ich położenia.
Każde miejsce, w którym łączą się co najmniej dwa profile, warto wzmocnić dodatkową blachą węzłową. Dotyczy to zwłaszcza punktów mocowania nóg oraz leja zasypowego, gdzie skupiają się największe naprężenia. Odpowiednio wykonana rama spawana posłuży przez wiele lat, pod warunkiem zabezpieczenia spoin przed pojawieniem się korozji. Najlepszym sposobem jest pokrycie ich farbą podkładową antykorozyjną, po dokładnym usunięciu żużlu spawalniczego.
Jak zamonotonizować obrys wewnątrzny oprawiając wytrzęsarki sit wpędzających segregację zebranego ziaren u bazy?
Wnętrze korpusu wialni zostało zaprojektowane tak, aby komplet sit znajdował się w ruchomej ramce. Ta ramka zawieszona jest na wychylnych podporach lub elastycznych listwach, co umożliwia jej niezależne drgania względem sztywnej, zewnętrznej obudowy.
Sita układa się warstwami jedno nad drugim, te górne wyposażone są w większe oczka, zatrzymujące większe zanieczyszczenia, natomiast dolne posiadają drobniejsze oczka, które przepuszczają już praktycznie tylko czyste ziarno, kierując je do wylotu u podstawy maszyny. Ruch wytrząsający realizowany jest przez mimośród zamocowany na wałku napędowym, który przez drążek lub cięgło łączy się z ramką sit. Takie rozwiązanie powoduje, że materiał przesuwa się poziomo w kierunku wylotu, zamiast zbierać się w jednym miejscu. Wnętrze korpusu musi zapewniać odpowiednio duży prześwit wokół drgającej ramki, tak, aby sita podczas pełnego zakresu ruchu nie ocierały się o ścianki obudowy, co mogłoby prowadzić do szybkiego zużycia elementów. Na dole konstrukcji montuje się osobne leje zbiorcze pod każdym sitem. Dzięki nim czyste ziarno, odpad gruby oraz drobny są kierowane do trzech różnych punktów odbioru, co ułatwia dalszą segregację.
Jak wymuszać poruszenia do dołu na zamocowujący wprawiony pule wywiewanych surowców wybijających przesiewowe druty stelaży przez oscylację?
Ruch sit jest mechanicznie wymuszany za pomocą korby lub mimośrodu przymocowanego do osi, z której koło pasowe czerpie napęd. Dzięki temu jeden silnik jednocześnie napędza wentylator oraz wytrząsarkę sit. Mimośród przekształca obrotowy ruch wałka w ruch posuwisto-zwrotny. Ten napędzany przez drążek ruch powoduje, że ramka z sitami systematycznie unosi się i opada, co sprawia, że ziarno przesuwa się w kierunku wylotu.
Stopień wychylenia tego ruchu zależy od mimośrodowości umieszczonej na wałku, która zwykle wynosi kilka do kilkunastu milimetrów i wpływa bezpośrednio na intensywność wytrząsania ziaren. Gwałtowne oscylacje sprawiają, że ziarno odbija się od sita zamiast przez nie przechodzić, natomiast zbyt słabe drgania prowadzą do zapychania oczek siatki przez zalegający materiał. Koło pasowe napędzające mimośród jest dobierane tak, aby liczba cykli wytrząsania na minutę była wyraźnie mniejsza niż liczba obrotów wentylatora, gdyż oba te ruchy odgrywają odmienne role podczas procesu czyszczenia.
Jak manipulować wielkościową aperturą odstępstw oczek dostrajanych rzutów rolniczym i zbożowemu siewowi u otwieranej maszynerii domowych oczyszczalni w nasiona?
Wielkość oczek sita ustala się oddzielnie dla górnego i dolnego, ponieważ każde pełni inną funkcję w procesie odsiewania. Górne sito zatrzymuje przede wszystkim słomę oraz większe zanieczyszczenia, natomiast dolne przepuszcza wyłącznie czyste i pełne ziarna.
Przybliżone rozmiary oczek sita górnego dla zbóż takich jak żyto, owies, pszenica czy jęczmień wynoszą około 3-4 mm. Natomiast dla większych nasion, na przykład bobiku lub kukurydzy, stosuje się oczka o średnicy nawet 8-14 mm.
Dolne sito ma z kolei znacznie drobniejsze oczka, zwykle od 1,5 do 2,8 mm w przypadku drobnoziarnistych zbóż. Dzięki temu skutecznie oddziela piasek, potłuczone ziarna oraz nasiona chwastów, jednocześnie nie uszczuplając wartościowego plonu.
Wymianę sit ułatwiają specjalne wysuwane ramki, które pozwalają operatorowi szybko dostosować maszynę do rodzaju aktualnie czyszczonego zboża, bez potrzeby zdejmowania całego korpusu urządzenia.
Warto jednak pamiętać, że dokładne rozmiary oczek mogą się różnić w zależności od producenta. Dlatego przed rozpoczęciem pracy dobrze jest:
- Przetestować ustawienia na niewielkiej próbce ziarna,
- W razie potrzeby dostosować dobór oczek do specyfiki danego materiału.
Jak modelować przepustowe zasieki podbijające opory do zmuszających do opadów wywiewnięć chroniących stratę?
Zasieki, przez które przechodzi oczyszczane ziarno, wyposażone są w regulowane przegrody, które zwiększają opór przepływu powietrza. Dzięki temu wiatr zwalnia, zanim dotrze do strefy, gdzie spada już wyłącznie wartościowe ziarno.
Takie rozwiązanie umożliwia skuteczne oddzielenie lekkich plew i pyłu, które są dalej unoszone i usuwane na zewnątrz, podczas gdy cięższe ziarno opada niemal pionowo do właściwego wylotu. Regulacja oporu odbywa się za pomocą zasuw lub przepustnic zamontowanych w kanale powietrznym, co pozwala na płynną korektę bez konieczności zmiany obrotów wentylatora, a nie tylko przez zwiększanie mocy silnika.
Jeśli opór jest zbyt niski, część wartościowego ziarna zostaje zniesiona wraz z odpadkami, natomiast nadmierny opór ogranicza wydajność maszyny, ponieważ powietrze traci siłę, by unieść nawet lekkie zanieczyszczenia. Optymalne ustawienie ustala się metodą prób, zaczynając od minimalnego oporu i stopniowo go zwiększając, obserwuje się zawartość worka z odpadem, aż przestają w nim pojawiać się pełne ziarna.
Co skorygować naprzeciw tracenia dobrego towarowej i obsiewanej zebrania owocnej struktury przerośniętych do rzutu do boku odpadowego z wypluwanymi plewami przy brzegach z odzysku na odrzuty odp?
Jeśli wraz z plewami w odpadzie pojawiają się zdrowe i pełne ziarna, pierwszą reakcją powinna być redukcja siły nadmuchu. Zamiast zmieniać ustawienia sit, lepiej lekko przymknąć przepustnicę powietrza.
Kolejnym krokiem jest kontrola kąta nachylenia sit. Gdy ramka ma zbyt stromy kąt, ziarna przemieszczają się zbyt szybko w kierunku wylotu, przez co powietrze nie nadąża oddzielać lżejszych zanieczyszczeń. Warto również zweryfikować szczelinę zasuwy, która reguluje dopływ ziarna z leja zasypowego. Za szybki strumień materiału przeciąża sektor nadmuchu, co skutkuje tym, że część dobrych ziaren przedostaje się do odpadu.
Korektę wprowadzamy stopniowo, zmieniając ustawienia jedynie o niewielkie wartości. Po każdej zmianie warto pobrać próbkę z worka odpadowego i ją ocenić. Unikajmy jednoczesnej modyfikacji kilku parametrów, by móc dokładnie zauważyć skutki każdej zmiany. Maszyna ustawiona prawidłowo oddziela w odpadzie prawie wyłącznie plewy, pył i puste łuski, minimalizując straty pełnowartościowego ziarna, które są nieuniknione przy danej konstrukcji urządzenia.
Jak zarządzać dawkami rozrzutu od wietrznych turbin odpowiadając na narzucone masy oddzielających uprawnych pąków chwastowych roślin nienadawczego odpadu?
Nasiona chwastów zazwyczaj są lżejsze i mniejsze od ziaren uprawnych, dlatego do ich separacji wystarczy znacznie słabszy strumień powietrza niż ten używany do wywiewania grubszych plew czy słomy. Sterowanie natężeniem tego nadmuchu odbywa się niezależnie od głównego przepływu powietrza, na przykład za pomocą niewielkiej przepustnicy, która reguluje powietrze w strefie tuż nad dolnym sitem. To właśnie tam opada już oczyszczone ziarno wraz z drobnymi resztkami nasion chwastów.
Zbyt mocny nadmuch w tym miejscu może spowodować, że razem z chwastami zostaną wywiane również lekkie frakcje ziarna, dlatego zwiększa się go stopniowo, na bieżąco kontrolując skład powstającego odpadu. Masę nasion chwastów różnią się znacznie między sobą, więc w przypadku silnego zachwaszczenia często trzeba kilkakrotnie przepuścić ziarno przez maszynę, zmieniając parametry nadmuchu w niewielkich krokach. Ostateczna ocena skuteczności polega na wizualnej analizie próbki oczyszczonego ziarna, jeśli jeszcze widać pozostałości nasion chwastów, warto nieco podnieść siłę powietrza w tej partii maszyny.
Czym warunkowana i napędzana staje u kalkulacjach budowanych a nowo przed przerobce archaizmu manualnie nakręconej stary?
Decyzja, czy postawić zupełnie nową wialnię, czy przerobić starą, ręcznie napędzaną maszynę, zależy przede wszystkim od stanu obecnej konstrukcji. Gdy rama, sita i mechanizm wytrząsający nadal działają bez zarzutu, zazwyczaj tańszym rozwiązaniem okazuje się dołożenie napędu elektrycznego niż budowa nowego korpusu od podstaw.
Kolejnym istotnym aspektem jest dostępność części zamiennych. Często zdarzają się problemy z dopasowaniem łożysk, kół pasowych czy fragmentów sit, co może przeważyć koszty samodzielnego zaprojektowania i wykonania tych elementów według własnych wymiarów. Nie bez znaczenia pozostaje też planowana wydajność. Tradycyjne konstrukcje ręczne były przeznaczone do przetwarzania niewielkich ilości ziarna, dlatego przy większych ilościach bardziej opłaca się zbudować maszynę od razu dostosowaną do większych obciążeń. Ważne są również czas oraz umiejętności osoby zajmującej się modernizacją. Przeróbka istniejącej ramy wymaga zwykle prac ślusarskich i spawalniczych, natomiast stworzenie wialni od podstaw to także projektowanie odpowiednich proporcji całej konstrukcji. W praktyce najczęściej decyduje się na kompromis, wykorzystuje się stary korpus i sita, ale zastępuje ręczny napęd silnikiem elektrycznym, działającym przez przekładnię pasową.
Czy wprowadzenie napędowo prądów zastępuje skutecznie u użytecznych ręcznie przestarzałymi minionych już kręconu dłońmi rolnicza do czyszczeń?
Tak, zastąpienie ręcznej korby silnikiem elektrycznym znacząco podnosi efektywność działania starych wialni. Silnik zapewnia stałą prędkość obrotową wentylatora, niezależnie od zmęczenia osoby obsługującej, podczas gdy ręczne kręcenie stopniowo zwalnia wraz z upływem czasu.
Ręczna korba generuje zaledwie kilkadziesiąt obrotów na minutę, dlatego między jej osią a wentylatorem stosowano przekładnie zębate lub pasowe, które zwiększały prędkość do wymaganego poziomu, gwarantując skuteczny ciąg powietrza. Po instalacji silnika elektrycznego przekładnię nadal wykorzystuje się, jednak dobiera się średnice kół pasowych tak, aby wentylator nie był napędzany zbyt szybko przez nowe źródło napędu.
Dodatkową zaletą jest to, że operator zyskuje wolne ręce, może w tym czasie zasypywać ziarno i kontrolować sita, zamiast jednocześnie obsługiwać korbę. Jedynym wyzwaniem może być konieczność doprowadzenia zasilania elektrycznego do stanowiska pracy maszyny. W starszych gospodarstwach, gdzie prąd nie dociera do danego pomieszczenia, wymagane bywa ułożenie dodatkowego okablowania.
Jaki szacunkowo spisan w zestawienie wydatek objaśniają finanse zamykające poskładane do finalnej własnej amatorszczyźnie działającej maszyny u wyjścia do pola z szafy do stodół zapomnianej używających narzędz przydołkowej użyciu stacjom?
Całkowity koszt budowy domowej wialni trudno dokładnie określić, ponieważ brakuje rzetelnych, wiarygodnych danych. W dużej mierze zależy on od tego, ile elementów uda się zdobyć z drugiej ręki, a ile trzeba będzie kupić nowe.
Najważniejszym wydatkiem bywa zwykle silnik elektryczny. Ten używany, pochodzący na przykład ze starej pralki, może nic nie kosztować lub być bardzo tani. Natomiast nowy silnik o właściwej mocy to osobny wydatek, który znacząco podnosi całkowity koszt projektu.
Materiały takie jak blacha, kątowniki stalowe czy elektrody spawalnicze kupuje się zazwyczaj w hurtowniach metali. Ich cena jest uzależniona od bieżących wahań na rynku stali. Największą trudność sprawia zrobienie kompletów sit na własną rękę, często bardziej opłaca się je nabyć gotowe, co także wpływa na sumaryczny koszt.
W sytuacji braku ujednoliconych danych rynkowych najskuteczniejszym rozwiązaniem jest indywidualne oszacowanie budżetu. Wystarczy zebrać faktyczne ceny części dostępnych w lokalnych sklepach, zamiast polegać na uśrednionych informacjach znalezionych w sieci.
Jak ewoluują reguły dla wpędzanych specyficznych pod osyp form pyłach drobnych oddzielaczów obrotu bębnow a s?
Oddzielanie najdrobniejszego pyłu i osypu od ziarna coraz częściej opiera się na zasadzie cyklonu. Wirujący strumień powietrza wymusza ruch wirowy, w którym cięższe cząstki są odrzucane na zewnątrz i opadają. Z kolei drobny pył unosi się ku górze i jest usuwany osobnym kanałem.
W amatorskich urządzeniach wstępne oddzielanie często realizowane jest za pomocą obrotowego, perforowanego bębna. Ziarno przesypuje się przez niego, podczas gdy drobne zanieczyszczenia i pył przechodzą przez otwory w ściankach i wypadają. Następnie ziarno przesuwa się dalej wzdłuż osi bębna.
Obecnie oba rozwiązania łączą się ze sobą, bęben usuwa większe fragmenty osypu, a cyklon dopracowuje separację, wyłapując pył zbyt drobny, by mogły zatrzymać go standardowe sita. Zmiany te wynikają głównie z potrzeby ograniczenia zapylenia w miejscu pracy maszyny. Dodatkowo zmniejsza się ilość pyłu osiadającego na ruchomych częściach napędu, co korzystnie wpływa na ich trwałość.
W prostszych, domowych konstrukcjach pełny cyklon bywa niepotrzebny. Z tego powodu zwykle stosuje się prosty kanał wyprowadzający pył na zewnątrz, podczas gdy bardziej zaawansowane separatory obrotowe dedykowane są sprzętom o wyższej wydajności.
