Kopaczka elewatorowa Z-609 to półzawieszana maszyna, która jednocześnie wykopuje ziemniaki z dwóch rzędów na głębokość do 25 cm. Występuje w dwóch wariantach: Z609/0-2 o szerokości roboczej 1,25-1,35 m i masie 730 kg oraz szerszy Z609/0-2S, którego szerokość sięga 1,35-1,45 m, a masa wynosi 765 kg. Do pracy wymaga ciągnika o mocy co najmniej 30 KM (około 22,1 kW) z wałem odbioru mocy 540 obr./min. Maksymalna dopuszczalna prędkość robocza to 15 km/h. Maszyna najlepiej sprawdza się na glebach lekkich i średnio zwięzłych, które są mało kamieniste i niezbyt zachwaszczone. Używane kopaczki kosztują od 1,8 do 4 tys. zł, w zależności od stanu technicznego. Nowa kopaczka Z609/0-2 od producenta to wydatek około 21,5 tys. zł netto.

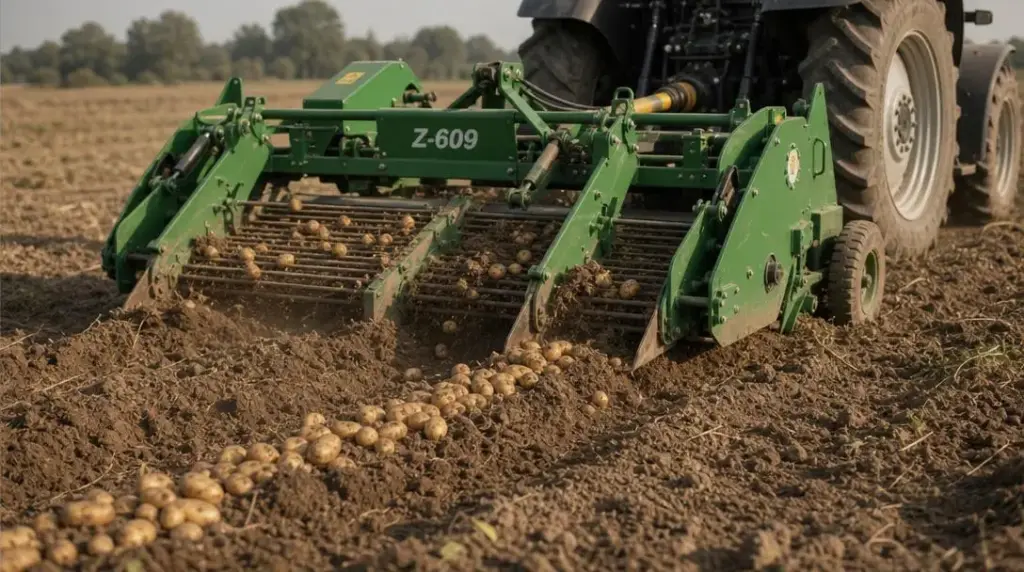

Jak działa kopaczka elewatorowa Z-609 podczas wykopywania ziemniaków?
Kopaczka elewatorowa Z-609 wykopuje ziemniaki z dwóch rzędów jednocześnie, korzystając z pary lemieszy, które podcinają redliny na głębokość do 25 cm. Podważona gleba wraz z bulwami trafia na przedni przenośnik prętowy.
Na tym przenośniku sypka ziemia przesypuje się między prętami, natomiast bulwy pozostają na powierzchni. Dzięki wstrząsaczom i rolkom kierującym usuwane są dodatkowo resztki ziemi i kamieni, po czym materiał trafia na tylny przenośnik.
Oczyszczone ziemniaki są układane na polu w jednym rzędzie o szerokości około 0,8 m, co ułatwia ich późniejszy zbiór ręczny. Cały mechanizm działa dzięki napędowi z wału odbioru mocy ciągnika, przekazywanemu przez przekładnię oraz pasy klinowe.
Do jakiego rodzaju gleb i plantacji jest przeznaczona kopaczka Z-609?
Kopaczka Z-609 została zaprojektowana z myślą o pracy na glebach lekkich i średnio zwięzłych, gdzie sprawdza się wyjątkowo dobrze. Najlepsze efekty uzyskuje na plantacjach o niewielkim stopniu zakamienienia i skąpym zachwaszczeniu. Można jej używać zarówno na terenach płaskich, jak i na łagodnych zboczach z nachyleniem do 5 stopni.
Nadmierna ilość łęcin czy chwastów pozostawionych na polu może prowadzić do zatykania się części roboczych kopaczki. W rezultacie maszyna często się zatrzymuje, co powoduje nieplanowane przerwy w pracy. Dlatego przed rozpoczęciem wykopków warto starannie oczyścić pole z tego rodzaju przeszkód. W przypadku gleb ciężkich, zbrylonych lub silnie kamienistych oddzielenie ziemi od bulw jest znacznie bardziej skomplikowane. Taka sytuacja podnosi ryzyko uszkodzeń nie tylko mechanizmów kopaczki, lecz także samych ziemniaków.
| Temat | Najważniejsze informacje |
|---|---|
| Jak działa kopaczka elewatorowa Z-609? | Wykopuje ziemniaki z dwóch rzędów jednocześnie, lemiesze podcinają do 25 cm, podważona gleba z bulwami trafia na przenośnik prętowy, ziemia przesypuje się przez pręty, ziemniaki oczyszczane przez wstrząsacze i rolki, układane w rzędzie o szerokości około 0,8 m; napęd z wału odbioru mocy ciągnika przez przekładnię i pasy klinowe. |
| Dane techniczne kopaczki Z-609 | Dostępne dwie wersje: z609/0-2 i z609/0-2s z różną szerokością roboczą, lemiesze do 25 cm, wymaga ciągnika min. 30 KM (22,1 kW), trzypunktowy system zawieszenia, wał WOM 540 obr./min o momencie nominalnym 250 Nm, maksymalna prędkość pracy 15 km/h. |
| Współpraca z ciągnikami | Współpracuje z ciągnikami Ursus i Ursus MF z trzypunktowym systemem zawieszenia i wałem WOM z sześciowypustowym zakończeniem, minimum 30 KM i 540 obr./min; ważne jest nieprzekraczanie obrotów WOM; montaż na tylnym układzie zawieszenia; waga 730 lub 765 kg w zależności od wersji. |
| Ustawienie kopaczki do wykopków | Regulacja głębokości lemieszy kołem podporowym; próbne ustawienie na polu; zagłębienie musi wydobyć wszystkie bulwy, ale nie uszkodzić ziemniaków; rama wypoziomowana; pasy klinowe napięte tak, by uginały się 15-20 mm pod naciskiem 50 N; koło podporowe około 30 mm poniżej lemieszy; podczas transportu prześwit ok. 250 mm; wszystkie czynności przy wyłączonym silniku i wyjętym kluczyku. |
| Najczęstsze awarie i naprawy | Pęknięcia prętów przenośnika, wymiana po wyłączeniu silnika; przeciążenie sprzęgła z powodu zbyt głębokiego lemiesza lub kamienia, natychmiastowe zatrzymanie i usunięcie problemu; zużycie gumy na pierścieniach rolek, wymiana elementów; zapychanie części roboczych przez rośliny, czyszczenie i serwis przy wyłączonym silniku i wyjętym kluczyku. |
| Części zamienne | Dostępne gumowe pasy przenośnika, kompletne przenośniki przedni i tylny, pręty z ogniwami i zawleczkami; koła łańcuchowe i napędowe, wieniec przenośnika, lemiesze (lewy/prawy), palce lemiesza, rolki kierujące, wytrząsacze, łączniki, sprężyny, gumowe pierścienie do rolek; ważne dla utrzymania i przedłużenia żywotności kopaczki. |
| Cena używanej kopaczki Z-609 | Ceny z lat 70 i 80 od około 1,8 do 4 tys. zł; średnia około 2900 zł, większość ofert 2200-3000 zł; stan techniczny i kompletność wpływają na cenę; używane egzemplarze w dobrym stanie z lat 90 bliżej górnej granicy; nowa kopaczka około 21,5 tys. zł netto (26 445 zł brutto z VAT 23%). |
Jakie są dane techniczne kopaczki elewatorowej Z-609?
Kopaczka z-609 dostępna jest w dwóch wersjach różniących się szerokością roboczą: z609/0-2 oraz z609/0-2s, modele te różnią się także rozmiarami oraz wagą. Urządzenie umożliwia jednoczesne wykopywanie dwóch redlin. Lemiesze mogą zagłębiać się do 25 cm, a ich głębokość reguluje się dzięki kołu podporowemu.
Aby napędzać kopaczkę, potrzebny jest ciągnik o mocy minimum 30 km (około 22,1 kw), który powinien być wyposażony w trzypunktowy system zawieszenia oraz posiadać standardowy wał odbioru mocy ze sześciowypustową końcówką. Maksymalna prędkość pracy kopaczki to 15 km/h. Napęd realizowany jest przez wał przegubowo-teleskopowy, który charakteryzuje się nominalnym momentem obrotowym 250 nm i prędkością obrotową 540 obr./min. Szczegóły dotyczące wymiarów i wagi obu wariantów zostały przedstawione w dalszej części tekstu.
Jakie różnice w szerokości roboczej mają modele Z609/0-2 i Z609/0-2S?
Model Z609/0-2 charakteryzuje się szerokością roboczą od 1,25 do 1,35 m, podczas gdy wersja Z609/0-2S oferuje nieco większy zakres,od 1,35 do 1,45 m. Oznacza to, że różnica wynosi 0,1 m zarówno na dolnym, jak i górnym końcu skali. Ta zmiana przekłada się również na rozstaw międzyrzędzi. Standardowy model ma go w zakresie 62,5-67,5 cm, natomiast wariant S rozstawia redliny szerzej,od 67,5 do 72,5 cm, czyli o 5 cm więcej.
Co więcej, wersja S jest dłuższa o 15 cm, mierząc 4,65 m w porównaniu do 4,50 m w modelu podstawowym, a całkowita szerokość również wzrasta o 15 cm, do 1,75 m zamiast 1,60 m. Wysokość obu wersji pozostaje identyczna,1,10 m. Większe rozmiary wersji S wpływają także na jej wagę, jest ona cięższa o 35 kg od standardowego modelu. Decyzję o wyborze jednego z tych wariantów warto oprzeć przede wszystkim na rozstawie redlin wykorzystywanym w danym gospodarstwie.
Ile waży kopaczka elewatorowa Z-609?
Kopaczka Z-609 w wersji standardowej Z609/0-2 waży 730 kg. Model Z609/0-2S, charakteryzujący się większą szerokością roboczą, jest nieco cięższy, jego masa wynosi 765 kg, czyli o 35 kg więcej.
Podane wartości odnoszą się do maszyny przygotowanej do transportu i zamontowanej na trzypunktowym układzie zawieszenia ciągnika. Podczas wjazdu na pole zaleca się zachowanie prześwitu około 250 mm między kołem podporowym a podłożem. Dzięki temu manewrowanie kopaczką staje się bardziej komfortowe, mimo jej sporej wagi. Istotne jest również, aby do jej obsługi wykorzystać ciągnik o mocy minimum 30 KM, taki sprzęt bez problemu uniesie maszynę i zapewni jej sprawny napęd, gwarantując przy tym odpowiedni zapas siły.
Jakie są wymagania dotyczące prędkości roboczej oraz zapotrzebowania mocy?
Kopaczka Z-609 wymaga ciągnika o mocy minimum 30 km (około 22,1 kW), bez względu na to, czy wybierzemy wersję standardową, czy rozszerzoną S. Maksymalna prędkość pracy nie powinna przekraczać 15 km/h, ponieważ szybka jazda może uszkodzić mechanizmy robocze oraz obniżyć skuteczność oczyszczania ziemniaków z ziemi.
Napęd urządzenia realizowany jest poprzez wał przegubowo-teleskopowy, który charakteryzuje się nominalnym momentem obrotowym na poziomie 250 Nm i pracuje przy 540 obr./min wału odbioru mocy. W przypadku korzystania z ciągnika Ursus MF ważne jest, by obroty wału nie przekraczały tej wartości, co producent wyraźnie zaznacza jako kluczowe ograniczenie eksploatacyjne. Optymalna prędkość podczas wykopków powinna zostać dostosowana do ilości plonu oraz wilgotności gleby, w praktyce zwykle jest znacznie niższa niż maksymalna dopuszczalna prędkość 15 km/h.
Z jakimi ciągnikami współpracuje kopaczka elewatorowa Z-609?
Kopaczka Z-609 jest przeznaczona do współpracy z ciągnikami z grupy Ursus oraz Ursus MF, wyposażonymi w trzypunktowy system zawieszenia oraz standardowy wał odbioru mocy z sześciowypustowym zakończeniem. Do prawidłowego funkcjonowania niezbędny jest ciągnik o mocy minimalnej 30 KM, który zapewni prędkość wału odbioru mocy na poziomie 540 obr./min.
Producent podkreśla, że praca z ciągnikiem Ursus MF wymaga zachowania maksymalnej prędkości obrotowej WOM właśnie na poziomie 540 obr./min. Przekroczenie tej wartości może prowadzić do uszkodzenia wału przegubowo-teleskopowego, który jest przystosowany do nominalnego momentu obrotowego 250 Nm.
Montaż kopaczki odbywa się na tylnym, trzypunktowym układzie zawieszenia, co jest standardem w przypadku większości maszyn półzawieszanych tej kategorii. Wybór odpowiedniego ciągnika powinien uwzględniać także wagę urządzenia, która w zależności od wersji wynosi 730 lub 765 kg.
Jak prawidłowo ustawić kopaczkę Z-609 do wykopków?
Przed rozpoczęciem wykopków za pomocą koła podporowego ustala się odpowiednie zagłębienie lemieszy. Podnosi się je względem dziobów o wartość odpowiadającą zamierzonej głębokości kopania, a następnie dokonuje próbnego ustawienia na krótkim fragmencie pola i wprowadza ewentualne poprawki.
Zagłębienie musi być na tyle duże, aby wydobyć wszystkie bulwy, lecz nie za głębokie, aby nie uszkodzić ziemniaków. Równocześnie ramę zawieszenia wypoziomowuje się tak, by czopy po obu stronach maszyny znajdowały się na identycznej wysokości względem podłoża.
Producent zaleca, by pasy klinowe napędu były napięte w taki sposób, że pod naciskiem palca o sile około 50 N (5 kg) uginają się na ok. 15-20 mm w połowie swojej długości. Jeśli zajdzie taka potrzeba, regulację przeprowadza się za pomocą nakrętek napinacza.
Podczas wjazdu na pole koło podporowe powinno znajdować się około 30 mm poniżej dziobów lemieszy. Natomiast do transportu kopaczkę unosi się na układzie zawieszenia ciągnika, zapewniając prześwit około 250 mm między kołem a ziemią. Wszystkie te czynności należy wykonywać z wyłączonym silnikiem ciągnika i wyjętym kluczykiem zapłonowym, by zachować bezpieczeństwo.
Jakie są najczęstsze awarie kopaczki Z-609 i jak je naprawić?
Najczęstszą usterką kopaczki Z-609 są pęknięcia prętów przenośnika, które najczęściej pojawiają się w miejscach ich spawania do płytek mocujących. Uszkodzony pręt trzeba zdemontować po wyłączeniu silnika i wymienić na nowy.
Często awarie wynikają z przeciążenia sprzęgła, które bywa spowodowane na przykład zbyt głębokim wgłębieniem lemieszy lub zakleszczeniem kamienia między rolką a przenośnikiem. W takich sytuacjach słychać typowy zgrzyt, a operator powinien natychmiast zatrzymać napęd kopaczki i usunąć źródło problemu.
Kolejnym problemem jest zużycie gumy na pierścieniach rolek kierujących; jeśli guma jest zdarta, konieczna jest ich wymiana na nowe elementy. Pozostawione przed wykopkami łęciny oraz chwasty mogą powodować zapychanie się części roboczych, co skutkuje niechcianymi przestojami podczas pracy. Wszystkie czynności serwisowe, takie jak naprawy, regulacje czy czyszczenie, powinny być przeprowadzane jedynie po całkowitym wyłączeniu silnika ciągnika oraz wyjęciu kluczyka zapłonowego.
Jak wymienić taśmę w kopaczce elewatorowej Z-609?
Potocznie określana jako taśma powierzchnia robocza kopaczki Z-609 to tak naprawdę przenośnik prętowy. Tworzą go poprzeczne pręty połączone ogniwami, a nie gumowy pas.
Uszkodzony fragment, zwykle pęknięty przy spawie pręta z płytką mocującą, wymontowuje się przy wyłączonym silniku i wyjętym kluczyku zapłonowym. Wystarczy rozpiąć ogniwo łączące odcinek z obu stron uszkodzenia.
Nowy pręt lub fragment przenośnika montuje się na to samo miejsce i zabezpiecza zawleczką. Po wymianie warto sprawdzić, czy całość porusza się płynnie, bez ocierania o ramę. Napęd przenośnika zapewniają osobne pasy klinowe, które według zaleceń producenta należy napiąć za pomocą nakrętek regulacyjnych napinacza, tak aby pod naciskiem palca uginały się na 15-20 mm. Dostępne są zarówno kompletne przenośniki, przedni i tylny, jak i pojedyncze pręty oraz ogniwa. Dzięki temu można wymienić tylko uszkodzony element lub cały zestaw, gdy jego zużycie jest znaczne.
Jaki olej wlać do przekładni kopaczki Z-609?
Zgodnie z zaleceniami producenta, do przekładni kopaczki Z-609 wlewa się około 0,5 dm³ oleju przekładniowego oznaczonego symbolem PL. Warto pamiętać, że olej ten powinniśmy wymieniać zazwyczaj raz na sezon, czyli po około 200 godzinach eksploatacji maszyny. Regularna wymiana oleju znacząco wydłuża żywotność przekładni, która przenosi moment obrotowy rzędu 250 Nm przy prędkości 540 obr./min. Takie parametry wymagają skutecznego smarowania, by uniknąć przedwczesnego zużycia.
Przed przystąpieniem do wykopków dobrze jest kontrolować poziom oleju. Sprawdzanie go dopiero po intensywnej pracy może skutkować niedostatecznym smarowaniem przekładni, co prowadzi do jej uszkodzenia.
Jakie części zamienne posiada kopaczka elewatorowa Z-609?
Do kopaczki Z-609 dostępny jest bogaty wybór części zamiennych. Wśród nich znajdziemy między innymi gumowy pas przenośnika oraz kompletne przenośniki, zarówno przedni, jak i tylny. Dodatkowo oferujemy pojedyncze pręty przenośnika wraz z ogniwami i zawleczkami, które pozwalają na precyzyjne naprawy.
W osobnej kategorii znajdują się kluczowe elementy napędowe, takie jak:
- Koła łańcuchowe i napędowe dostępne w różnych rozmiarach,
- Wieniec przenośnika,
- Lemiesze, lewy i prawy, dostępne zarówno w starszym, jak i nowszym wykonaniu,
- Dopasowane palce lemiesza.
W katalogu uwzględniono także:
- Rolki kierujące,
- Wytrząsacze,
- Łączniki,
- Sprężyny,
- Gumowe pierścienie do rolek.
Tak szeroki zakres części daje możliwość wykonania zarówno drobnych napraw, polegających na wymianie pojedynczych elementów, jak i większych remontów całych zespołów roboczych. Dostępność tych części jest szczególnie ważna, ponieważ większość obecnie użytkowanych kopaczek Z-609 pochodzi z lat 70 i 80. Dzięki temu odpowiednie zamienniki stanowią niezbędny element utrzymania maszyny w sprawnym stanie i przedłużenia jej żywotności.
Gdzie kupić części zamienne do kopaczki Z-609?
Zamienniki do kopaczki Z-609 dostępne są w specjalistycznych sklepach z częściami do sprzętu rolniczego. Można je znaleźć zarówno w punktach stacjonarnych, jak i na platformach internetowych, gdzie produkty tego modelu posegregowane są w osobnych kategoriach.
Producent, firma Rolmet, nie tylko kontynuuje produkcję modelu Z609/02, ale także zapewnia oryginalne komponenty, które można nabyć bezpośrednio u nich lub u autoryzowanych dystrybutorów. Inną opcją są portale z ogłoszeniami, na których oferowane są części nowe oraz używane, często pochodzące z demontażu starszych egzemplarzy kopaczek. Przed dokonaniem zakupu warto zwrócić uwagę na kompatybilność części z konkretnym wariantem, Z609/0-2 lub Z609/0-2S. Modele te różnią się między innymi szerokością przenośników i rozmieszczeniem elementów roboczych, co ma kluczowe znaczenie dla prawidłowego doboru zamienników.
Gdzie znaleźć katalog części i instrukcję obsługi do Z-609?
Oficjalna instrukcja obsługi kopaczki Z-609 jest dostępna bezpłatnie na stronie producenta w formacie PDF. Dokument obejmuje między innymi zasady regulacji głębokości pracy lemieszy oraz sposób naciągania pasów napędowych. Ponadto, zawiera wykaz zabronionych działań związanych z bezpieczeństwem pracy oraz dane techniczne obu wersji tego modelu.
Katalogi części zamiennych wraz z numerami katalogowymi można znaleźć w sklepach i hurtowniach specjalizujących się w wyposażeniu do starszych maszyn rolniczych. Dostępne są zarówno w formie papierowej, jak i elektronicznej. Warto jednak zwrócić uwagę na dopasowanie numeru katalogowego do konkretnego wariantu kopaczki, ponieważ modele Z609/0-2 oraz Z609/0-2S różnią się niektórymi komponentami roboczymi.
Ile kosztuje używana kopaczka elewatorowa Z-609?
Używane kopaczki Z-609 z lat 70 i 80 można znaleźć na rynku wtórnym w cenach od około 1,8 do 4 tys. zł, przy czym koszt zależy od ich stanu technicznego, rocznika oraz kompletności wyposażenia. Średnia cena to mniej więcej 2900 zł, choć większość ofert oscyluje w węższym przedziale od 2,2 do 3 tys. zł. Maszyny z drobnymi usterkami, na przykład z uszkodzoną lub wymagającą naprawy przednią taśmą przenośnika, zazwyczaj wyceniane są bliżej dolnej granicy cenowej. Z kolei egzemplarze zachowane w bardzo dobrym stanie, szczególnie te pochodzące z lat 90, osiągają ceny zbliżone do górnego pułapu.
Dla porównania, nowa kopaczka Z609/02 kosztuje obecnie około 21,5 tys. zł netto, a po doliczeniu 23% VAT cena brutto wynosi około 26 445 zł. Te różnice wyraźnie pokazują, jak duży przeskok jest między rynkiem maszyn nowych a używanych.
